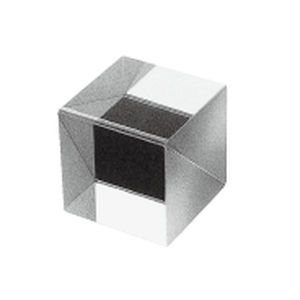

Séparateur de faisceaux optiques TS-07 series

diélectriquecubiqueà réflexion partielle

Vue d'ensemble
Le séparateur de faisceau en cube série TS transmet et réfléchit la lumière polychromatique incidente à θ = 45° avec un partage approximatif 50:50 sur la plage visible (400–700 nm). Les quatre surfaces extérieures polies reçoivent un revêtement antireflet. Des tailles personnalisées et des gammes de longueurs d'onde non standard peuvent être fabriquées sur demande.

Applications

• Observation et imagerie simultanées utilisant deux branches de sortie à 90° ; instrumentation optique et bancs d'essai nécessitant une division de faisceau égale

Spécifications

• Matériau : BK-7
• Indice de réfraction : 1,51680 (nd)
• Plage de longueurs d'onde : 400–700 nm
• Transmittance / Réflectivité : 50 : 50
• Chanfreinage : toutes les circonférences ou arêtes chanfreinées ; face biseautée avec revêtement diélectrique multicouche
• Surfaces extérieures : polies optiquement et traitées antireflet

Tolérances

• Tolérance de diamètre : ±0,2 mm
• Tolérance d'angle : ±3 minutes (3')
• Dérive de front d'onde (P‑V) : Transmis : λ/4, Réfléchi : λ/2 (zone effective : 85 % comprenant le centre)
• Qualité de surface : MIL‑60‑40

Gamme de produits

• TS-0715P / 5×5×5 mm / BK-7 / 10 000 / 11 000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12 500 / 13 750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15 000 / 16 500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24 000 / 26 400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24 000 / 26 400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18 000 / 19 800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20 000 / 22 000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25 000 / 27 500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40 000 / 44 000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40 000 / 44 000 / *

Caractéristiques techniques

• Matériau : BK-7
• Indice de réfraction : 1,51680 (nd)
• Longueur d'onde : 400–700 nm
• Transmittance / Réflectivité : 50:50
• Chanfreinage et revêtements : circonférences ou arêtes chanfreinées ; face biseautée avec revêtement diélectrique multicouche ; surfaces extérieures traitées antireflet
• Tolérances : diamètre ±0,2 mm ; angle ±3'
• Dérive de front d'onde : T : λ/4, R : λ/2 (zone effective 85 %)
• Qualité de surface : MIL‑60‑40
