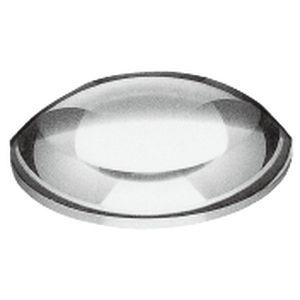

Lentille plan-convexe TS-02 series

simpleen verre BK7en verre optique

Présentation du produit
Les lentilles plan-convexes présentent une distance focale positive et sont utilisées pour l'agrandissement d'image, la focalisation et la collimation dans des systèmes optiques à conjugaison infinie. L'éclairement se fait généralement par la face convexe pour réduire l'aberration sphérique ; la face plane produit le faisceau focalisé. Les références standard sont livrées non traitées ; des traitements anti-reflet (AR) et autres revêtements sont disponibles sur demande.

Application

• Agrandissement d'image dans des ensembles optiques
• Collimation de faisceaux laser ou LED
• Focalisation dans des systèmes d'imagerie et d'éclairage (conjugaison infinie)

Spécifications (récapitulatif)
Matériaux : B270 / BK-7 / F2
Indice de réfraction (nd / ne) : B270 1.5230/1.5251, BK-7 1.51680/1.51872, F2 1.62004/1.62408
Longueur d'onde de conception : 587,6 nm (ligne d)
Chanfrein / chanfrein protecteur : Ø3–5 : 0,1 mm ; Ø10–100 : 0,2 mm
Valeurs standard.

Tolérances (récapitulatif)
Diamètre : +0 mm / -0,1 mm
Épaisseur centrale : ±0,2 mm
Tolérance de distance focale : ±2%
Décalage (decentrage) : within 3 minutes (3')
Qualité de surface : MIL60-40

Gamme (exemples)

• TS-0259S — Ø3 mm, F.L. 10 mm, Tc 2,00 mm, Matériau B270
• TS-0265S — Ø10 mm, F.L. 30 mm, Tc 2,50 mm, Matériau BK-7
• TS-0294S — Ø30 mm, F.L. 30 mm, Tc 10,00 mm, Matériau F2
• TS-0304S — Ø30 mm, F.L. 300 mm, Tc 3,50 mm, Matériau BK-7
• TS-0436S — Ø100 mm, F.L. 1000 mm, Tc 6,00 mm, Matériau BK-7

Caractéristiques / Spécifications techniques

• Matériaux disponibles : B270, BK-7, F2
• Indices de réfraction (standard) : B270 nd=1.5230 / ne=1.5251 ; BK-7 nd=1.51680 / ne=1.51872 ; F2 nd=1.62004 / ne=1.62408
• Longueur d'onde de conception : 587,6 nm (ligne d)
• Chanfrein : Ø3–5 : 0,1 mm ; Ø10–100 : 0,2 mm
• Tolérance de diamètre : +0 mm / -0,1 mm
• Tolérance épaisseur centrale : ±0,2 mm
• Tolérance distance focale : ±2%
• Décalage : within 3 minutes (3')
• Qualité de surface : MIL60-40
• Articles standard non traités ; traitements anti-reflet et autres revêtements disponibles sur demande
• Certaines grandes dimensions ou références spéciales peuvent être fabriquées sur demande ou soumises à la disponibilité en stock
