Basculeur manuel ITM01

hydrauliquepour IBCen acier inoxydable

Présentation du produit

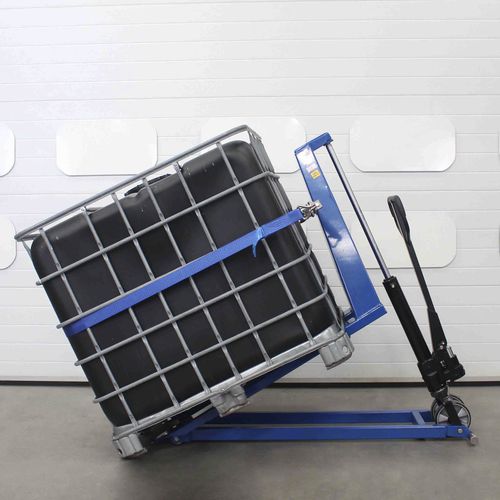

Le basculeur IBC ITM01 est une unité manuel-hydraulique conçue pour vidanger complètement des IBC à base ouverte et limiter le gaspillage de produit. Le système d'inclinaison est adapté aux IBC jusqu'à une charge utile (CU) de 1000 kg et n'est pas destiné aux IBC à base fermée.

Points clés

• Agencement et construction des fourches : fourches fixes avec une largeur extérieure de 540 mm pour se glisser sous des IBC standard de 1000 litres à base ouverte.
• Système de maintien de l'IBC : cliquet inox 50 mm et sangle polyester 50 mm pour retenir l'IBC pendant le déversement ; serrage par cliquet et dégagement rapide pour le retrait.
• Inclinaison manuelle : pompe manuel-hydraulique à levage rapide actionnée par pompage d'une poignée ; levier de commande et vanne de descente pour ramener l'IBC en position verticale.
• Option ATEX : variante ITM01-Ex disponible pour zones gaz et poussières 1, 2, 21 et 22 ; dispositif hydraulique conçu pour assurer la continuité électrique ; Déclaration de Conformité fournie.
• Construction : structure en acier avec barre de maintien en inox ; aciers doux sablés, pièces inox traitées par aqua-blast ; apprêt et peinture poudre polyester sur aciers doux ; surfaces inox lisses et nettoyées.
• Mobilité et fonctionnement : l'unité peut être déplacée déchargée ; l'opération de basculement s'effectue unité stationnaire.

Performances

• Charge utile (CU) : 1000 kg
• Angle d'inclinaison : 28° maximum (suffisant pour vider un IBC à base ouverte)
• Effort opérateur : <15 kg d'effort manuel sur la poignée de la pompe

Construction, roues et finition

• Largeur fourche (externe) : 540 mm
• Longueur fourche : 1170 mm
• Longueur de l'unité : 1725 mm
• Type roues avant : rouleaux de palette, 80 mm, roulements de précision
• Type roues arrière : roues directionnelles, 200 mm, roulements de précision
• Matériaux des roues : moyeu aluminium, pneus en polyuréthane
• Couleur unité : RAL 5010 (bleu)
• Conformité : CE / UKCA

Documentation
La fiche technique et le manuel d'utilisation sont fournis pour le modèle ITM01 ; le dossier complet contient dimensions, masses et instructions d'entretien.

Caractéristiques techniques

• Modèle : ITM01
• Charge utile (CU) : 1000 kg
• Compatibilité IBC : compatible avec IBC à base ouverte (non adapté aux IBC à base fermée)
• Angle d'inclinaison : 28° maximum
• Largeur fourche (externe) : 540 mm
• Longueur fourche : 1170 mm
• Longueur unité : 1725 mm
• Système de levage : pompe manuel-hydraulique à levage rapide avec levier de commande et vanne de descente
• Déplacement : déplacer l'unité uniquement déchargée ; unité stationnaire pendant le basculement
• Méthode de fixation : cliquet inox 50 mm et sangle polyester 50 mm
• Construction : structure en acier avec barre de maintien inox
• Préparation des métaux : aciers doux sablés, pièces inox aqua-blastées
• Finition : apprêt et peinture poudre polyester sur acier doux ; inox lisse
• Couleur unité : RAL 5010 (bleu)
• Roues avant : rouleaux de palette 80 mm, roulements de précision
• Roues arrière : roues directionnelles 200 mm, roulements de précision
• Matériaux des roues : moyeu aluminium avec pneus en polyuréthane
• Conformité : CE / UKCA
• Option ATEX : ITM01-Ex disponible pour zones 1, 2, 21 et 22 ; fonctions de mise à la terre/continuité et Déclaration de Conformité fournies
