Gerbeur pneumatique STP07-FAC01-WLC-Ex

manuelaccompagnantpour palettes

Aperçu
Le modèle STP07-FAC01-WLC-Ex est un gerbeur enjambeur ATEX associant conformité en zones dangereuses et pesage intégré pour la manutention mobile de palettes et GRV. Conçu pour les zones gaz et poussières, il permet aux opérateurs de peser, déplacer et documenter les charges au point de manutention tout en respectant les exigences de sécurité intrinsèque.

Désignation du modèle

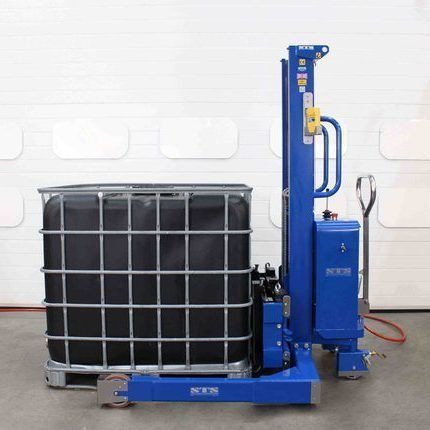

STP07-FAC01-WLC-Ex (variante montrée avec système de cellule de charge sans fil)

Système de levage entièrement conforme
Le levage/abaissement est actionné par alimentation pneumatique via connexion à une conduite d'air. Boutons d'arrêt d'urgence et soupapes de blocage assurent la tenue de la charge si la conduite est déconnectée; la charge reste en position jusqu'à reconnexion et actionnement du levier d'abaissement.

Certification ATEX / UKEX
Certifié pour zones gaz et poussières 1 et 2. Les unités sont conçues pour assurer la continuité électrique et une mise à la terre permanente. Fournie avec une Déclaration de Conformité démontrant la conformité aux directives et normes applicables.

Fourches plaquées en acier inoxydable
Fourches plaquées en acier inoxydable 304 pour éliminer le risque de choc thermique en service. Largeur des fourches réglable pour accueillir différentes tailles de palettes et de GRV.

Canaux de levage laminés à chaud
Canaux en acier laminé à chaud de haute qualité pour garantir la stabilité pendant le levage. Chaque unité est testée en charge et fournie avec un certificat d'essai et une Déclaration de Conformité.

Direction arrière contrôlable
La direction arrière Ackermann assure un contrôle directionnel précis lors du levage et déplacement des charges. Roues standard: 180 mm avant (fixes) et 160 mm arrière (orientables) avec roulements de précision. Freins de parking arrière réglables.

Cellules de charge sans fil ATEX (option balance)
Le système de cellules de charge sans fil transmet les données via télémetrie 2,4 GHz vers un afficheur portatif. Précision ±1,25 kg, charge utile 1300 kg (centre de charge 600 mm).

Fonctionnalités optionnelles

• Levage électro-hydraulique (variante STE07 pour applications non ATEX)
• Système Power-drive (options batterie et pneumatique pour déplacements longue distance)
• Dimensions de jambes variables pour intégration machine ou application sur mesure

Spécification

• Charge utile (SWL): 1300 kg (centre de charge 600 mm)
• Fonctions: Levage/abaissement motorisé, poussée/tirage manuelle
• Alimentation: Pneumatique – min 400 L/min, optimum 760 L/min à 6 bar (tuyau flexible 13 mm)
• Commandes: Boutons protégés par bottes en silicone, arrêt d'urgence
• Hauteur de levage: 1440 mm ±40 mm (haut des fourches)
• Fourches: 1200 mm longueur, plaquées inox 304, largeur réglable
• Construction: Acier doux; sablé, apprêté et peint polyester (RAL 5010)
• Protection: Polycarbonate anti‑statique incassable
• Dimensions des jambes: largeur interne 1250 mm; largeur totale 1500 mm
• Roues avant: Deux roues nylon fixes 150 mm (ATEX)
• Roues arrière: Deux roues nylon orientables 160 mm (ATEX)
• Niveau sonore: <76 dBA
• Précision balance sans fil: ±1,25 kg; télémetrie 2,4 GHz
• ATEX / UKEX: Certifié zones 1 & 2; Conformité: CE / UKCA
