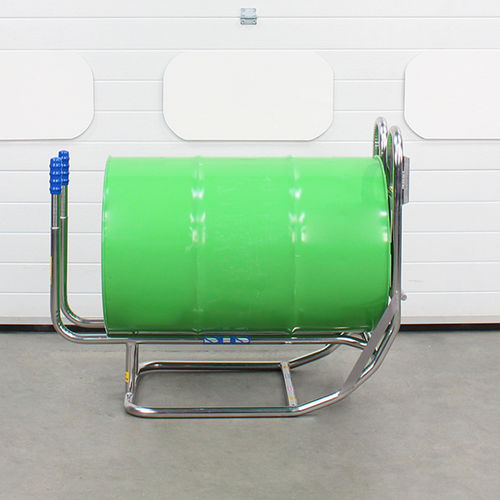

Lève-fût manuel DCR02

à contrôle manuelen acier inoxydablemonté sur chariot élevateur

Présentation
Le berceau de retournement DCR02 permet de basculer en sécurité des fûts de 200–220 L de la position verticale à la position horizontale pour manutention et stockage en rayonnage. Conçu pour positionner les fûts afin qu’un chariot élévateur ou gerbeur puisse les soulever par en dessous.

Principales caractéristiques

• Faible effort opérateur : hauteurs de poignées ergonomiques et géométrie du basculement permettant d’orienter des fûts jusqu’à 300 kg avec une force d’entrée inférieure à 25 kg.
• Chargement sécurisé : plaque de base étudiée pour un chargement sûr à l’aide de chariots ou de lève-fûts compatibles ; optimisé pour fûts 200–220 L (conçu pour fûts de 200 L).
• Conception compatible chariot élévateur : après rotation, un chariot ou gerbeur peut passer en dessous pour lever le fût et le déposer en position horizontale dans le rayonnage.
• Construction en acier inox 304 : finition lisse et hygiénique, haute résistance à la corrosion adaptée aux industries agroalimentaire, chimique et pharmaceutique.
• Option ATEX : variante Ex DCR02-Ex disponible pour zones dangereuses gaz/poussières.

Manutention et utilisation
Les poignées ergonomiques et le profil du berceau réduisent l’effort manuel et assurent le contrôle du fût durant la rotation. L’opérateur peut pousser/faire rouler le fût de la verticalité à l’horizontal en toute sécurité et avec un effort réduit. Une fois horizontal, un chariot ou gerbeur peut soulever le fût depuis le berceau pour déplacement ou stockage.

Matériaux et construction
Fabriqué en acier inoxydable 304 pour assurer durabilité, résistance à la corrosion et surface hygiénique adaptée aux environnements réglementés. Assemblages soudés et finitions lisses facilitant le nettoyage et l’entretien.

Option ATEX / zones dangereuses
La variante DCR02-Ex est certifiée pour les zones 1, 2, 21 et 22. Les unités ATEX sont réalisées pour assurer la continuité électrique et la mise à la terre ; les poignées sont conductrices pour dissiper les charges statiques. Chaque unité est fournie avec une Déclaration de Conformité couvrant les directives et normes applicables.

Fonctions incluses / associées

• Peut être chargé/déchargé avec des équipements STS compatibles tels que chariots de levage de fûts et lève-fûts (références fabricant).
• Conçu pour s’intégrer dans des solutions complètes de manutention incluant chariots, lève-fûts et options ATEX.

Caractéristiques techniques

• Modèle : DCR02
• Capacité nominale : 300 kg
• Effort manuel requis pour fonctionner : < 25 kg
• Compatibilité fûts : fûts acier et plastique, tête fermée et parois plates, 200–220 L (conçu pour fûts 200 L)
• Hauteur de distribution : N/A (voir modèle DCR01 pour fonction de distribution)
• Chargement/déchargement : compatible avec modèles STS (ex. DTC01, DTP04, DTP05, DTP08)
• Conformité : CE / UKCA
• Modèle ATEX : DCR02-Ex certifié Zones 1, 2, 21 et 22 (continuité électrique et mise à la terre)
• Matériau de construction : acier inoxydable 304
