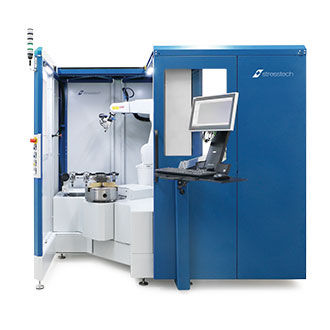

Système d'inspection robotisé RoboScan S Vertical

à caméralaserà balayage

RoboScan S Vertical est conçu pour les besoins de contrôle de qualité des pièces symétriques circulaires de petite et moyenne taille, comme les engrenages et les arbres de voitures particulières. Le RoboScan S Vertical fournit des mesures rapides et flexibles avec une haute répétabilité pour les pièces orientées verticalement. - Un stand peut être équipé de plusieurs capteurs différents pour détecter une grande variété de surfaces et de pièces - Convient pour détecter les brûlures de meulage sur les surfaces intérieures et extérieures - L'accès libre pour le serrage des pièces permet une position de travail ergonomique Les systèmes RoboScan S sont composés de caractéristiques standard, d'accessoires obligatoires et d'options. Caractéristiques standard Boîtier - Le robot est situé à l'intérieur de l'enceinte de sécurité qui abrite l'ensemble du système de mouvement de mesure. L'enceinte de sécurité est équipée d'un système d'arrêt d'urgence, d'une porte de sécurité à l'avant et d'une porte de service sur le côté gauche. L'armoire électrique est intégrée à l'enceinte. Robot - Robot industriel ABB - Contrôleur de Robot ABB - Pendentif d'apprentissage ABB Panneau de commande avec - Bouton d'arrêt d'urgence - Bouton de réinitialisation de l'arrêt d'urgence - Bouton de réinitialisation du cycle - Bouton de demande d'accès - Bouton d'ouverture/fermeture de la porte Unité de rotation verticale avec mandrin manuel - RoboScan S est équipé d'un réducteur MTD 250, qui fait tourner l'échantillon. Le support est équipé d'un mandrin à 3 mors avec des mors personnalisés échangeables en option.
