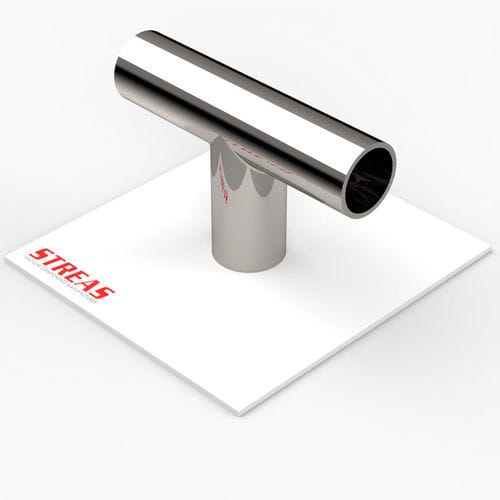

Raccord hydraulique X33-1 series

pour le videà souderen T

Té à souder pour vide et transport de fluides, conçu pour la ligne TRS (type DD). Disponible en aciers inox AISI 304 et AISI 316, avec finition extérieure polie mécanique et intérieur brut. Plusieurs diamètres et épaisseurs de paroi disponibles pour les réseaux industriels et systèmes sous vide.

Informations principales:

• Ligne : TRS
• Type de ligne : DD
• Type de produit : Té à souder
• Matériaux : AISI 304, AISI 316
• Finitions : extérieur poli mécanique / intérieur brut, entièrement brut

Articles (sélection des variantes présentes dans le tableau) :

• Code : X33-1-0509 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 14 mm (0.552 in) — B : 1,5 mm (0.06 in)
• Code : X33-1-0629 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 18 mm (0.709 in) — B : 1,5 mm (0.06 in)
• Code : X33-1-0718 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 20 mm (0.788 in) — B : 2 mm (0.079 in)
• Code : X33-1-0867 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 254 mm (10 in) — B : 2 mm (0.079 in)
• Code : X33-1-0952 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 28 mm (1.103 in) — B : 1,5 mm (0.06 in)
• Code : X33-1-0987 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 38 mm (1.497 in) — B : 1,5 mm (0.06 in)
• Code : X33-1-1032 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 42,4 mm (1.67 in) — B : 1,5 mm (0.06 in)
• Code : X33-1-1076 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 44,5 mm (1.752 in) — B : 2 mm (0.079 in)
• Code : X33-1-1484 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 50,8 mm (2 in) — B : 2 mm (0.079 in)
• Code : X33-1-1121 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 54 mm (2.126 in) — B : 2 mm (0.079 in)
• Code : X33-1-1154 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 70 mm (2.756 in) — B : 2 mm (0.079 in)
• Code : X33-1-1198 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 76 mm (2.993 in) — B : 2 mm (0.079 in)
• Code : X33-1-1243 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 88,9 mm (3.5 in) — B : 2 mm (0.079 in)
• Code : X33-1-0388 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 104 mm (4.095 in) — B : 2 mm (0.079 in)
• Code : X33-1-1591 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 108 mm (4.252 in) — B : 3 mm (0.119 in)
• Code : X33-1-1056 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 154 mm (6.063 in) — B : 2 mm (0.079 in)
• Code : X33-1-0587 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 159 mm (6.26 in) — B : 3 mm (0.119 in)
• Code : X33-1-0666 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 204 mm (8.032 in) — B : 2 mm (0.079 in)
• Code : X33-1-0756 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 219 mm (8.623 in) — B : 3 mm (0.119 in)
• Code : X33-1-0806 — Matériau : AISI 304 — Finition : Poli ext. & Brut int. — A : 25,4 mm (1 in) — B : 1,5 mm (0.06 in)

Caractéristiques techniques / spécifications :

• Application : vide et transport de fluides
• Matériaux : AISI 304 et AISI 316 (variantes listées en tableau)
• Finitions : extérieur poli mécanique / intérieur brut ou entièrement brut
• Dimensions disponibles : plusieurs variantes A (diamètres) de 14 mm jusqu'à plus de 267 mm selon le tableau ; épaisseurs B variables (1,5 mm, 2 mm, 3 mm, etc.)
• Documentation technique et commerciale disponible (fiche produit et fiche technique PDF)

Commande et documentation :

• Sélectionnez le code et la variante matériau dans le tableau pour passer commande
• Fiches techniques et plans disponibles sur demande
