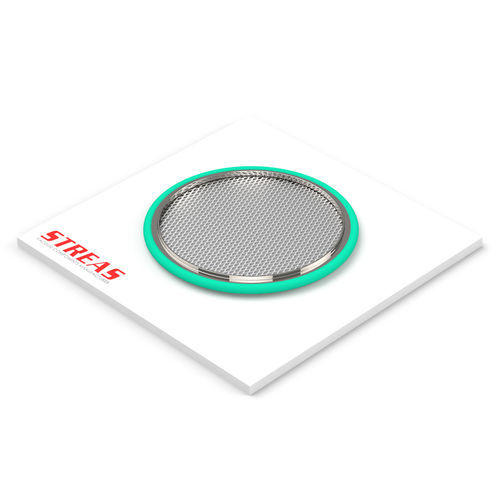

Bague de centrage ACRM series

Anneau de centrage pour brides avec maille métallique et joint torique conçu pour les raccordements ISO (ISO-K, ISO-F, ISO-Q). Assure le centrage des brides, l'étanchéité via le joint torique et la filtration par la maille métallique.

Articles disponibles

• ACRM63ISO-4/4/FKM — Matériaux : AISI 304 et FKM (Viton) ; Finition : Naturelle ; DN : 63 ; A : 70 mm (2.756 in) ; B : 3,9 mm (0.154 in) ; Disponibilité : Élevée
• ACRM80ISO-4/4/FKM — Matériaux : AISI 304 et FKM (Viton) ; Finition : Naturelle ; DN : 80 ; A : 83 mm (3.268 in) ; B : 3,9 mm (0.154 in) ; Disponibilité : Moyenne
• ACRM100ISO-4/4/FKM — Matériaux : AISI 304 et FKM (Viton) ; Finition : Naturelle ; DN : 100 ; A : 102 mm (4.016 in) ; B : 3,9 mm (0.154 in) ; Disponibilité : Élevée
• ACRM160ISO-4/4/FKM — Matériaux : AISI 304 et FKM (Viton) ; Finition : Naturelle ; DN : 160 ; A : 153 mm (6.024 in) ; B : 3,9 mm (0.154 in) ; Disponibilité : Élevée
• ACRM200ISO-4/4/FKM — Matériaux : AISI 304 et FKM (Viton) ; Finition : Naturelle ; DN : 200 ; A : 213 mm (8.386 in) ; B : 3,9 mm (0.154 in) ; Disponibilité : Faible
• ACRM250ISO-4/4/FKM — Matériaux : AISI 304 et FKM (Viton) ; Finition : Naturelle ; DN : 250 ; A : 261 mm (10.276 in) ; B : 3,9 mm (0.154 in) ; Disponibilité : Faible

Caractéristiques / spécifications techniques

• Composition : anneau interne, joint et maille métallique
• Matériaux : anneau et maille en AISI 304 ; joints disponibles en fluoroélastomère (FKM, Viton)
• Lignes compatibles : ISO-K, ISO-F, ISO-Q
• Type de ligne : ISO
• Type de produit : élément d'étanchéité
• Finition : Naturelle
• Fonctions : centrage des brides, support pour joint torique pour l'étanchéité, filtration par maille métallique
