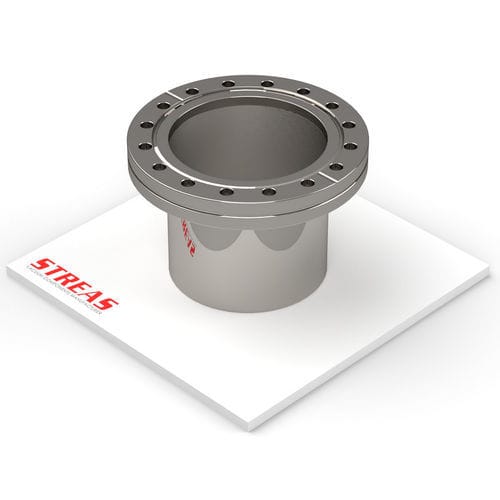

Bride de tubes FT series

en acier inoxydablecirculaireà souder

Description du produit :
Bride soudée sur tube conçue pour la ligne CF. Le serrage s'effectue par vis. Disponible en AISI 304 avec finition extérieure polie mécanique et intérieur brut. Gamme couvrant DN 16 à DN 350 avec plusieurs codes FT selon diamètres et alésages.

Variantes (Articles) :

• Code : FT16CF-F-18-35-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 16 — A : 34 mm — B : 27 mm — C : 35 mm — D : 18 mm — E : - — F : -
• Code : FT25CF-F-25_4-50-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 25 — A : 54 mm — B : 41,3 mm — C : 50 mm — D : 25,4 mm — E : - — F : -
• Code : FT38CF-F-38-60-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 38 — A : 70 mm — B : 58,7 mm — C : 60 mm — D : 38 mm — E : - — F : -
• Code : FT38CF-F-42_4-60-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 38 — A : 70 mm — B : 58,7 mm — C : 60 mm — D : 42,4 mm — E : - — F : -
• Code : FT38CF-F-44_5-60-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 38 — A : 70 mm — B : 58,7 mm — C : 60 mm — D : 44,5 mm — E : - — F : -
• Code : FT50CF-F-50_8-80-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 50 — A : 85 mm — B : 72,4 mm — C : 80 mm — D : 50,8 mm — E : - — F : -
• Code : FT63CF-F-70-90-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 63 — A : 114 mm — B : 92,2 mm — C : 90 mm — D : 70 mm — E : - — F : -
• Code : FT75CF-F-76-90-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 75 — A : 117 mm — B : 102,3 mm — C : 90 mm — D : 76 mm — E : - — F : -
• Code : FT100CF-F-104-100-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 100 — A : 152 mm — B : 130,3 mm — C : 100 mm — D : 104 mm — E : - — F : -
• Code : FT125CF-F-129-100-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 125 — A : 171,5 mm — B : 151,6 mm — C : 100 mm — D : 129 mm — E : - — F : -
• Code : FT150CF-F-154-120-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 150 — A : 202 mm — B : 181 mm — C : 120 mm — D : 154 mm — E : - — F : -
• Code : FT200CF-F-204-120-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 200 — A : 253 mm — B : 231,8 mm — C : 120 mm — D : 204 mm — E : - — F : -
• Code : FT250CF-F-254-150-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 250 — A : 306 mm — B : 284 mm — C : 150 mm — D : 254 mm — E : - — F : -
• Code : FT275CF-F-273-150-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 275 — A : 336 mm — B : 306,3 mm — C : 150 mm — D : 273 mm — E : - — F : -
• Code : FT295CF-F-306-200-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 295 — A : 355,6 mm — B : 325,4 mm — C : 200 mm — D : 306 mm — E : - — F : -
• Code : FT300CF-F-306-200-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 300 — A : 368 mm — B : 338,1 mm — C : 200 mm — D : 306 mm — E : - — F : -
• Code : FT350CF-F-356-200-4 — Matériau : AISI 304 — Finition : extérieur poli mécanique / intérieur brut — DN : 350 — A : 419,1 mm — B : 388,9 mm — C : 200 mm — D : 356 mm — E : - — F : -

Caractéristiques / spécifications techniques :

• Ligne : CF
• Type de ligne : CF
• Type de produit : Brides
• Matériau disponible : AISI 304
• Finition : extérieur poli mécanique et intérieur brut
• Montage : bride soudée au tube ; serrage par vis
• Documentation disponible : fiche produit commerciale et fiche technique (PDF)
