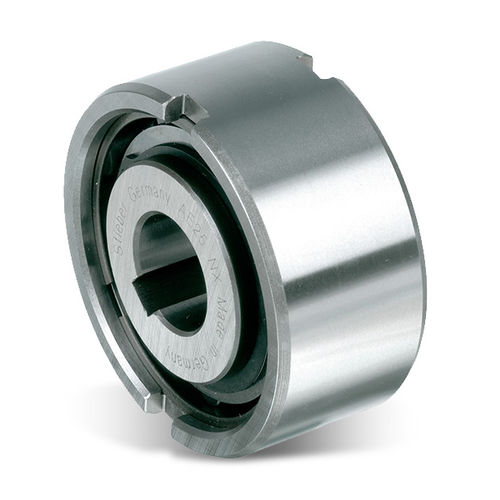

Roue libre à rouleaux AE series

sans roulements internes

Le type EA est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. Le diamètre extérieur nominal est une dimension standard roulement à billes. Une disposition typique est d'installer ce type près d'une incidence avec la même tolérance de logement de diamètre que montrée sur la page suivante. La course intérieure est verrouillée à l'axe. La course externe a une tolérance de h6* et devrait être équipée dans un logement d'une tolérance de K7*. Les entailles latérales supplémentaires prévoient la transmission positive de couple. Si la tolérance de logement est à R6, l'utilisation des entailles n'est pas nécessaire, mais le logement doit être assez fort pour ne pas augmenter après assemblée. Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2*.
