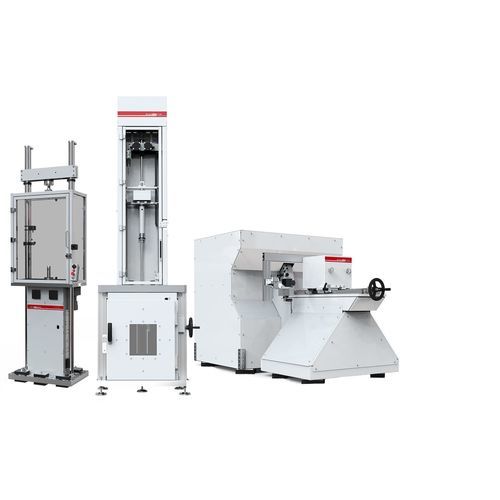

Barres d'Hopkinson

Présentation
Les essais à haut taux de déformation évaluent le comportement des matériaux soumis à des sollicitations rapides et intenses. Les systèmes STEP Lab reproduisent des impacts pour la recherche automobile, aérospatiale et matériaux, permettant des essais en traction et compression jusqu'à 30 m/s et des charges statiques/dynamiques allant jusqu'à 150 kN. Possibilité d'ajouter une chambre climatique pour des essais sous température et de configurer le système en multi-actionneurs.

Caractéristiques

• Charge maximale : 150 kN
• Vitesse maximale : 30 m/s
• Conçu pour les essais HCF (High Cycles Fatigue)
• Intégration avec caméras DIC haute vitesse tierces
• Tests très fiables
• Fonctionnement multi-actionneur ou mode simple
• Charges dynamiques jusqu'à 200 kN (selon système)
• Large gamme d'accessoires disponibles
• Maintenance nulle
• Installation simple (Plug&Play)
• Faible consommation énergétique

Type d'essai

• Haute vitesse
• Compression
• Traction
• Impact

Applications

• Polymères
• Métaux
• Composite

Domaines d'application et de recherche

• Caractérisation des métaux, composites et polymères depuis des conditions quasi-statiques jusqu'à des taux de déformation de 1000/s
• Analyse des dommages cumulatifs des composants aéronautiques soumis à des impacts à haut taux de déformation
• Simulation d'impacts tels que les accidents de la route
• Essais d'impact en traction sur câbles de parachute et ceintures de sécurité
• Études de réduction de masse des composants

Actionneurs et familles de systèmes
Les machines d'essais de déformation haute vitesse sont basées sur des actionneurs électriques très dynamiques (moteurs linéaires). Les familles disponibles répondent à différents cas d'usage : séries UD pour la fatigue, HUD pour l'endurance et les forces dynamiques continues élevées, et XUD pour les essais de courte durée avec très fortes accélérations.

Normes

• ASTM D3763
• ASTM D638-5
• ISO 8256-2
• ISO 6603-2
• ISO 26203-2
• ISO 18872
• ISO 11343
• SAE International J2749

Remarques
Les systèmes prennent en charge le contrôle en boucle fermée de la force et du déplacement via le Test Center controller, une acquisition de données 24 bits haute résolution, et peuvent être configurés jusqu'à 8 axes contrôlés et synchronisés. Ils s'installent sur différentes structures et autorisent des configurations géométriques flexibles.

Caractéristiques / spécifications techniques

• Vitesse maximale d'essai : jusqu'à 30 m/s
• Charge maximale statique/dynamique typique : 150 kN (dépend du système) ; charges dynamiques jusqu'à 200 kN indiquées dans les caractéristiques
• Capacité de taux de déformation : caractérisation jusqu'à 1000/s
• Série UD : essais de fatigue jusqu'à 2 m/s et 10G
• Série HUD : essais dynamiques jusqu'à 6 m/s et 45G
• Série XUD : essais dynamiques jusqu'à 6 m/s et 90G
• Actionnement : moteurs linéaires haute dynamique
• Contrôle : boucle fermée force et déplacement via Test Center controller
• Acquisition : 24 bits haute résolution
• Axes : jusqu'à 8 axes contrôlés et synchronisés
• Accessoires : chambre climatique installable pour essais en température ; intégration avec caméras DIC haute vitesse
• Installation : Plug & Play
• Maintenance : maintenance nulle déclarée
• Énergie : faible consommation énergétique
