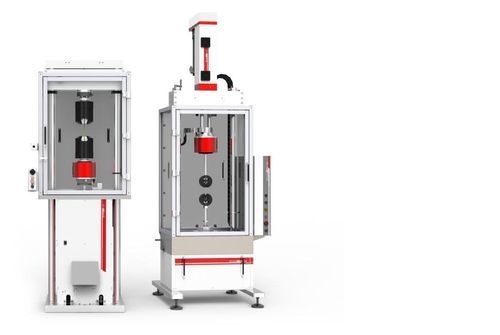

Machine d'essai de torsion BV series

de couplede fatiguecontrôlable par PC

Présentation du produit
Conçue pour des sollicitations combinées en traction/compression axiale et en torsion, la série BV permet une caractérisation mécanique complète des matériaux et composants. Disponible sur une large plage de capacités, avec un couple allant jusqu'à 230 Nm, ces systèmes axial-torsion associent une architecture compacte et rigide à la flexibilité d'intégration d'une gamme complète d'actionneurs (EA et UD).

Fonctionnalités

• Couple maxi : 230 Nm
• Commande de deux axes électromécaniques synchronisés ou plus
• Encodeur rotatif absolu intégré
• Acquisition de données haute résolution 24 bits
• Commande distante possible
• Poste de contrôle séparé et indépendant
• Gestion de test simple et flexible via l'interface graphique Test Center
• Large éventail de mors, accessoires dédiés et cellules de charge
• Intégration possible avec jauges de déformation et chambres climatiques

Types d'essai

• Axial‑torsion (combiné)
• Statique
• Dynamique (y compris fatigue en torsion et fatigue sous charges combinées)

Applications

• Essais matériaux (métaux, plastiques, polymères — essais de fatigue en torsion et analyse de rupture)
• Biomédical (implants, caractérisation mécanique os/tissus mous, essais d'instruments chirurgicaux, implants/fils/vis)
• Automobile (arbres de transmission, composants en caoutchouc, fixations, pièces de suspension — essais de fatigue)
• Aéronautique (matériaux composites, composants structuraux, analyse de fatigue sous charges combinées)

Série BV - aperçu des modèles (Métrique)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Couple continu | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
Couple dynamique (fatigue sinusoïdale) | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
Vitesse d'essai | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Charge axiale statique (max. admissible) * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
Charge axiale dynamique (max. admissible) * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
Refroidissement | Air | Air | Air | Air | Air | Circuit fermé eau | Circuit fermé eau
Nombre max. de révolutions | ±10000 * (s'applique à tous les modèles)
Encodeur rotatif absolu | Intégré (tous modèles)

Série BV - aperçu des modèles (Impérial)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Couple continu | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
Couple dynamique (fatigue sinusoïdale) | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
Vitesse d'essai | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Charge axiale statique (max. admissible) * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
Charge axiale dynamique (max. admissible) * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
Refroidissement | Air | Air | Air | Air | Air | Circuit fermé eau | Circuit fermé eau
Nombre max. de révolutions | ±10000 * (s'applique à tous les modèles)
Encodeur rotatif absolu | Intégré (tous modèles)

Remarques
* Valeurs supérieures sur demande

Caractéristiques techniques

• Couple dynamique maxi : 230 Nm
• Vitesse d'essai maxi : jusqu'à 350 rpm (selon modèle)
• Charge axiale statique admissible maxi : jusqu'à 50 kN (selon modèle)
• Charge axiale dynamique admissible maxi : jusqu'à 35 kN (selon modèle)
• Plage de couple continu : 15 Nm à 160 Nm
• Plage de couple dynamique (fatigue) : 20 Nm à 230 Nm
• Refroidissement : air (petits modèles) ou circuit fermé eau (grands modèles)
• Nombre max. de révolutions : ±10000 (typique, valeurs supérieures sur demande)
• Encodeur rotatif absolu intégré
• Acquisition de données 24 bits haute résolution et gestion via l'interface graphique Test Center
• Compatible avec chambres climatiques, jauges de déformation, large gamme de mors et accessoires
