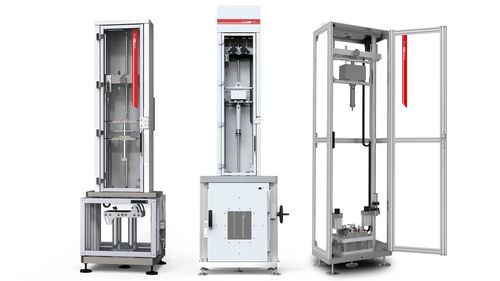

Testeur de chute pour emballage DW series

Présentation
Chez STEP Lab, nous proposons une large gamme de machines d’essai par chute de masse permettant d’effectuer des essais d’impact axiaux simples et multiples sur produits et échantillons normalisés. Les systèmes couvrent des énergies d’impact de 0,2 à 2000 J, offrent un grand volume de placement des éprouvettes et sont compatibles avec de nombreux accessoires : cellules de charge, systèmes anti-rebond, accélérateurs à ressort, impacteurs instrumentés et porte-échantillons.

Caractéristiques principales

• Énergie max : jusqu’à 2000 J
• Interface utilisateur intuitive pour une utilisation facilitée
• Sécurité : verrous de porte activés lors du réarmement
• Système de libération pneumatique du poids de chute
• Levage et positionnement automatisés des masses / récupération automatisée de l’impacteur
• Hauteur de chute variable
• Vitesse d’impact jusqu’à 5,0 m/s (jusqu’à 20 m/s avec système d’accélération ou précontrainte par ressort)
• Jeu de masses standard : 0,5 à 10 kg (total jeu standard 70 kg)
• Acquisition de la vitesse d’impact jusqu’à 200 kHz
• Taux d’acquisition du signal de force jusqu’à 10 MHz
• Changement rapide entre équipement d’essai ISO et ASTM
• Large variété de pinces et d’accessoires dédiés
• Intégration avec capteurs extenso-métriques et capteurs piézoélectriques

Type d’essai

• Impact
• Poinçonnage

Applications

• Matériaux
• Composants

Série DW — informations
La série DW couvre une large plage d’énergie d’impact de 0,2 à 2000 J et est conçue pour des essais polyvalents sur produits et matériaux. De nombreux montages et impacteurs instrumentés sont disponibles pour les essais de résistance à la perforation, impact en traction, pelage en coin et autres méthodes d’essai par impact.

Données techniques (série DW)
DW SERIES | DW750 | DW1000 | DW2000
Disponible avec chambre climatique — DW750 : - ; DW1000 : ✓ ; DW2000 : ✓
Mesure de la vitesse — capteur optique haute vitesse sur tous les modèles
Échantillonnage & résolution acquisition (signal de charge) — de 50 kHz à 100 kHz @ 24 bit ; de 250 kHz à 14 MHz @ 16 bit (selon configuration)
Zone d’essai (LxP) — DW750 : 400 x 400 mm ; DW1000 / DW2000 : 690 x 690 mm
Hauteur de chute min. — tous modèles : 0,04 m
Hauteur de chute max. — tous modèles : 1,40 m
Poids de chute max. — DW750 : 55 kg ; DW1000 : 70 kg ; DW2000 : 70 kg
Vitesse d’impact max. sans accélération — tous modèles : 5,2 m/s
Poids max. avec accélération — DW750 : - ; DW1000 : 20 kg ; DW2000 : 40 kg
Vitesse max. avec système d’accélération — DW750 : - ; DW1000 : 20 m/s ; DW2000 : 20 m/s
Énergie d’impact max. — DW750 : 750 J ; DW1000 : 1000 J ; DW2000 : 2000 J
Installation : air comprimé — tous modèles : 6 - 8 bar
Dimensions machine (LxPxH) — DW750 : 780 x 600 x 2500 mm ; DW1000 : 800 x 1400 x 3500 mm ; DW2000 : 800 x 1400 x 3500 mm
Poids machine — DW750 : 600 kg ; DW1000 : 950 kg ; DW2000 : 1400 kg

Méthodes d’essai par impact

• Essai de résistance à la perforation
• Compression après impact (CAI)
• Essai d’impact en traction
• Flexion 3 points
• Essai de pelage en coin

Accessoires & options
Accessoires disponibles : chambres climatiques (sur modèles sélectionnés), supports dédiés, masses, montages spécifiques pour perforation, impact traction, pelage, compression et essais sur composants. Modules d’accélération/précontrainte par ressort disponibles en option pour augmenter la vitesse d’impact (notamment DW1000 et DW2000).

Caractéristiques / spécifications techniques

• Gamme d’énergie d’impact : 0,2 à 2000 J
• Énergie max. par modèle : DW750 = 750 J, DW1000 = 1000 J, DW2000 = 2000 J
• Vitesse d’impact : jusqu’à 5,0 m/s (jusqu’à 20 m/s avec accélération/précontrainte)
• Jeu de poids standard : 0,5–10 kg (jeu standard total 70 kg)
• Acquisition vitesse : jusqu’à 200 kHz
• Acquisition force : jusqu’à 10 MHz (plages d’échantillonnage/résolution sélectionnables)
• Zone d’essai : 400x400 mm (DW750) ou 690x690 mm (DW1000/DW2000)
• Hauteur de chute : min. 0,04 m — max. 1,40 m
• Air comprimé requis : 6–8 bar
• Dimensions machines (exemples) : DW750 = 780x600x2500 mm ; DW1000/DW2000 = 800x1400x3500 mm
• Poids machine (exemples) : DW750 = 600 kg ; DW1000 = 950 kg ; DW2000 = 1400 kg
• Système d’accélération : disponible en option pour DW1000 et DW2000
