Palpeur de réglage d'outil KPE 30

de mesurenumériquepour vilebrequins

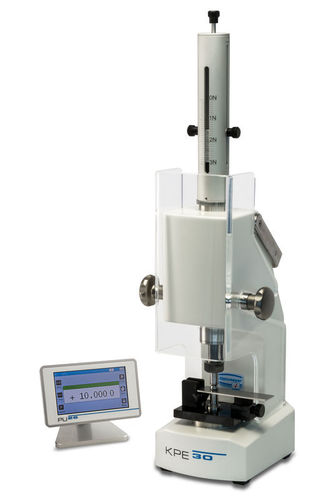

Le petit appareil de mesure KPE 30 est adapté aux mesures rapides et sûres de composants cylindriques et sphériques et d'autres pièces à usiner au niveau de précision le plus élevé, jusqu'à une taille de 30 mm. Grâce au corps de base stable et lourd en fonte minérale, les influences extérieures sont éliminées dans une large mesure. La conception compacte permet un lieu d'installation flexible, que ce soit dans le laboratoire d'inspection ou dans une utilisation mobile. Grâce aux accessoires supplémentaires, il est idéal pour l'étalonnage des jauges à tige, des jauges à bouchon ou des bouchons filetés. L'unité d'affichage à deux canaux PU26 offre, en plus des modes d'indication variables, un port de communication via USB ou RS232 pour les systèmes PC suivants. - Plage de mesure 0 - 30,1 mm - Erreur totale* < 0,0002 mm (0,2 µm) - Répétabilité < 0,00003 mm (0,03 µm) - Système de mesure INVAR Tk 0,6 µm/m/°C ; division 20 µm - Force de mesure 3,0 N (réglable de 0,1 N à 3,0 N) - Poids total 11 kg - Affichage Résolution 0,00001 mm (0,01 µm) Bargraphe, Facteur d'interpolation 2000 - Canaux de mesure 2 - Résolution totale du système 10 nm - Interfaces Sinus 1 Vss, RS-232C, USB comme émulation de clavier Avantages - Longue plage de mesure directe de 30 mm - Système de mesure sûr et extrêmement précis grâce au respect du principe d'Abbè - Résultats de mesure non influencés par l'opérateur - Résultats de mesure fiables et répétables - Idéal pour une utilisation mobile - Avec unité d'affichage lisible en PU26 et utilisable de l'extérieur - Force de mesure variable de 0,1 N à 3 N (en option) - Choix entre des contacts de mesure fixes, plats, ø 10 mm ou des contacts de mesure réglables et interchangeables, par exemple plats ø 8 mm - Support pour le réglage des jauges à tige et des jauges à bouchon lisse ou fileté
