Volant de manœuvre VD1

de commandeà poignée rotativeplein

Nom du produit

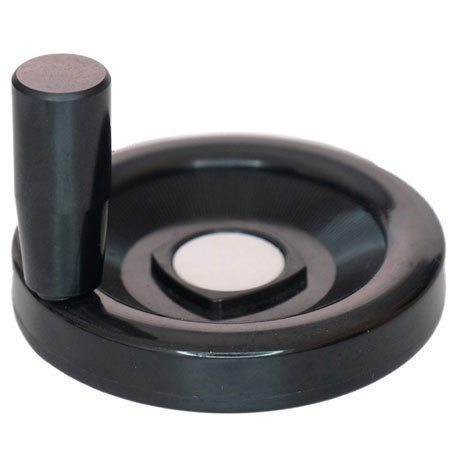

Volant à disque VD1 avec trou borgne lisse et poignée pivotante.

Court descriptif
Volant à disque VD1 avec trou borgne lisse et poignée pivotante, adapté aux commandes et réglages d'applications industrielles.

Matières et composants

• MATÉRIAU : Thermoplastique à haute résistance mécanique. Matériaux résistants à la chaleur ou autres niveaux de résistance disponibles sur demande.
• MOYEU : Acier passivé zingué.
• AXE : Acier passivé zingué.
• POIGNÉE : Matériau thermodurcissable.
• PLATINE DE FIXATION : Couleur aluminium anodisé.
• COULEUR : Noir. Autres couleurs disponibles pour des lots appropriés.
• CONFORMITÉ : RoHS et REACH.

Tableau - VOLANTINO A DISCO AVEC TROU LISCIO CIECO ET POIGNÉE ROTATIVE, MODÈLE VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

Remarques
Le produit est fourni en versions identifiées par des codes (exemple ci‑dessus). Des matériaux spéciaux (plus résistants à la chaleur ou d'autres niveaux de résistance) et d'autres couleurs sont disponibles sur demande pour des lots de production appropriés.

Caractéristiques techniques

• Modèle : VD1
• Article type : VD1/100/M/BLC - D8 (code EMVD1100MG)
• Dimensions (mm) exemple : A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• Filetage/Insert : M6 (exemple)
• Pièces par boîte (exemple) : 10
• Corps : Thermoplastique (standard). Options pour matériaux résistants à la chaleur ou autres sur demande.
• Moyeu et axe : Acier passivé zingué.
• Poignée : Matériau thermodurcissable.
• Platine de fixation : Couleur aluminium anodisé.
• Couleur standard : Noir (autres coloris pour des lots adaptés).
• Conformité : RoHS et REACH.
