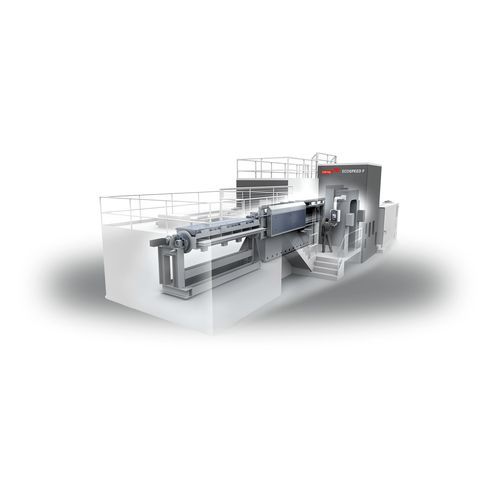

Centre d'usinage 5 axes Ecospeed F

universelpour aluminiumpour alliage d'aluminium

Présentation
La série Ecospeed F de Starrag est une gamme modulaire de centres d'usinage 5 axes destinée aux pièces structurelles aéronautiques. Lancée en 1999 et continuellement améliorée, la série intègre la tête d'usinage à cinématique parallèle Sprint Z3 et des configurations adaptées à des pièces d'environ 1 m à 8 m.

Domaines d'application
De nombreux constructeurs aéronautiques utilisent Ecospeed pour une large variété de pièces structurelles :

• Clients typiques : Airbus, Boeing, Bombardier, Embraer, LM, BAE Systems, NG, AVIC, CATIC, UAC, Gulfstream, Textron, Hondajet, Pilatus
• Exemples de pièces et temps de cycle : nervure d'aile — Aluminium-Lithium — temps total (3 réglages) : 19 h 26 min ; longeron — Aluminium — temps total (2 réglages) : 4 h 15 min ; cadre en C — Aluminium — temps total (2 réglages) : 8 h 42 min ; lisse — Aluminium — temps moyen (2 réglages) : < 12 min/m ; attache de bord de fuite — Aluminium — temps total (2 réglages) : 27 min

Broche
Starrag a livré plus de 2000 unités de broches. La série Ecospeed propose une motobroche réelle de 120 kW pour maximiser le débit d'enlèvement de matière (MRR) :

• Arbres de broche courts et rigides pour une grande rigidité
• Construction compacte réduisant le contour de collision et la longueur d'outil requise
• Caractéristique de couple adaptée à l'usinage de matériaux durs

Sprint Z3
La tête Sprint Z3 utilise trois entraînements linéaires radiaux montés dans une poupée en forme de fut. La plate-forme de broche est reliée par des leviers rigides et des rotules ; le mouvement égal entraîne un déplacement linéaire en Z, le mouvement différentiel permet l'inclinaison A/B. La synchronisation autorise toute trajectoire à l'intérieur d'un cône sphérique de ±45°.

Tailles de machine

• F1540 — 4000 x 1500 mm — 3 000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4 000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5 000 kg

Fonctionnalités
Options et fonctionnalités pour l'usinage d'aluminium aéronautique :

• Intégration de têtes de fraisage et de perçage angulaires pour étendre l'accès
• Têtes d'angle : contour de collision compact ; usinage continu 6 axes ±135° ; accès aux zones étroites jusqu'à ~60 mm
• Cell controller : logiciel pour la gestion automatique de cellules FMS (palettisation, tampons, chargement/déchargement)
• Magasins d'outils : type rack WERO — 129 ou 300 poches ; tige HSK-A63 / HSK-A80 ; longueur max. outil 250 mm ; diamètre max. par emplacement 80 mm ; poids max. 7 kg
• Intégration en systèmes de fabrication flexibles pour optimiser le flux matière et la gestion des copeaux

Caractéristiques techniques

• Série : Ecospeed F (usinage 5 axes)
• Broche : motobroche réelle 120 kW
• Broches livrées : >2000 unités
• Sprint Z3 : cinématique parallèle — déplacement de la broche dans un cône sphérique ±45°
• Têtes d'angle : usinage continu 6 axes ±135° ; contour compact ; accès jusqu'à ~60 mm
• Options magasin d'outils : 129 / 300 poches ; HSK-A63 / HSK-A80 ; longueur max. 250 mm ; diamètre max. 80 mm ; poids max. 7 kg
• Tailles représentatives : F1540, F2040/2540, F2060/2560
