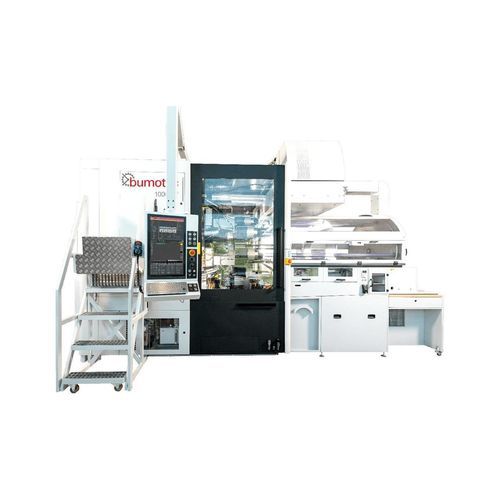

Machine transfert rotative Bumotec 1000/C neo

CNCpour barresautomatique

Tagline
Centre transfer multi-tâches haute précision

Overview
Le Bumotec 1000/C neo est une machine à transfert horizontale pour la production de pièces prismatiques à partir de barres rondes ou profilées. Cette génération compacte réduit l'empreinte au sol d'environ 30%, facilite la mise en production et la gestion des pièces, et améliore la consommation d'énergie et les temps de cycle grâce à une ergonomie, un HMI et des motorisations modernisés.

Applications

• Produits de luxe : Développée avec des spécialistes de l'horlogerie pour usiner efficacement or, platine, titane, acier inoxydable et autres matériaux précieux.
• Medtech : Adaptée à la production d'implants orthopédiques, d'instruments chirurgicaux et de pièces dentaires.
• Micromécanique & aérospatial : Apporte précision et robustesse pour les composants micromécaniques et aéronautiques.

Conception machine - Configuration d'axes
Extrêmement stable en production avec une intervention opérateur minimale, le 1000/C neo offre un niveau de productivité élevé et une automatisation souple.

• Production à partir de barres ou de pâtons
• Jusqu'à 90 positions d'outils
• Périphériques pris en charge : équipement haute pression, convoyeurs à copeaux et chargeurs de barres

Options de configuration (résumé)

• R - Contre-broche : Sous-broche à deux positions (horizontale et verticale)
• P - Mandrin/étau : Unité de reprise 1 à 3 positions (option -P/PRM)
• RP - Contre-broche combinée : Unité de reprise pour usinage d'une sixième face (fraisage uniquement)
• PRM - Étau (opérations secondaires multiples) : Unité de reprise 1 à 3 positions (option -P/PRM)

Fonctionnalités / Point d'excellence n°1
Jusqu'à 40% d'amélioration du temps de cycle selon la pièce. Temps de séparation : 7 s (-30%). Temps d'usinage : 10 s (-51%).

• Élect broche, vitesse max. 25 000 tr/min
• Broches équipées d'accéléromètre pour la surveillance d'état
• Système de filtration permettant le fonctionnement sans arrêt machine
• Broches avec mesure de puissance pour optimiser les conditions de coupe
• Bras de préhension avec mors à course courte
• Glissières XYZ avec guides linéaires pour augmenter les avances
• Porte-outil HSK32 renforcé

Caractéristiques / spécifications techniques

• Modèle commercial : Bumotec 1000/C neo
• Type : Centre multi-tâches à transfert horizontal pour pièces prismatiques issues de barres rondes ou profilées
• Réduction d'empreinte : env. 30% par rapport à la génération précédente
• Amélioration des temps de cycle : jusqu'à 20% via ergonomie/HMI/motorisations ; jusqu'à 40% selon la pièce
• Temps de séparation : 7 s (-30%)
• Temps d'usinage : 10 s (-51%)
• Vitesse électrobroche : jusqu'à 25 000 tr/min
• Capacité d'outillage : jusqu'à 90 outils ; porte-outil : HSK32
• Surveillance broche : accéléromètre et mesure de puissance
• Motion : glissières XYZ avec guides linéaires pour augmenter les vitesses d'avance
• Manipulation : bras de prise avec mors à course courte ; option sous-broche à deux positions
• Options/périphériques : équipements haute pression, convoyeurs à copeaux, chargeurs de barres
