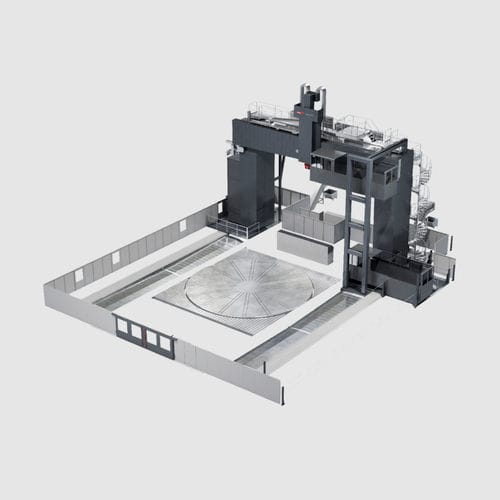

Centre d'usinage 5 axes Droop+Rein G/GF
6 axesverticalà portique

centre d'usinage 5 axes
centre d'usinage 5 axes
centre d'usinage 5 axes
centre d'usinage 5 axes
centre d'usinage 5 axes
centre d'usinage 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes, 6 axes
Orientation de la broche
vertical
Structure
à portique
Applications
pour travaux lourds
Autres caractéristiques
haute rigidité, à haute productivité, de haute précision, haute puissance, hydrostatique
Course X

Min: 8 000 mm
(315 in)

Max: 30 000 mm
(1 181 in)

Course Y

Min: 3 000 µm

Max: 13 000 µm

Course Z

Min: 1 500 µm

Max: 4 000 µm

Vitesse de rotation

Min: 2 500 rpm
(15 708 rad.min-1)

Max: 6 000 rpm
(37 699 rad.min-1)

Puissance

Min: 50 kW
(67,98 hp)

Max: 150 kW
(203,94 hp)

Longueur hors tout

8 000 mm
(315 in)

Description

L'avantage de l'usinage de grands composants lourds et encombrants sur une machine de type portique réside dans le fait que la masse du composant n'a aucune influence sur le processus d'usinage. C'est exactement pour ce type de tâches difficiles que Droop+Rein a créé la série G/GF. Les machines à portique empêchent de manière fiable toute perte dynamique lors du support et de l'accélération de ces charges importantes. Pour réussir ces tâches d'usinage complexes, la série G/GF bénéficie de nombreux atouts techniques tels que des guides hydrostatiques sur tous les axes linéaires, la construction thermo-symétrique de l'unité de fraisage de type coulisseau et l'axe C intégral. Un tête de fraisage, le changement de broche et d'outil automatiques sont disponibles en intégrant des modules d'expansion standard éprouvés. Droop+Rein a conçu plus de 300 têtes de fraisage différentes pour répondre aux exigences de nombreuses applications, en particulier pour l'usinage de grands moteurs diesel. La machine peut être configurée avec des zones de travail séparées permettant une configuration et un usinage simultanés, ce qui augmente la productivité. Pour améliorer encore plus la flexibilité, des tables tournantes verticales peuvent être intégrées dans la plaque de base de la machine. Principaux avantages : - Rails de guidage hydrostatiques sur tous les axes linéaires. - Construction thermo-symétrique du coulisseau - Axe C intégral - Bon amortissement extrêmement rigide - Têtes de fraisage et changeurs d'outil automatiques - Plaque de base avec tables de tournage intégrales tournantes - Plus de 300 options de tête de fraisage - Nombreux accessoires périphériques
