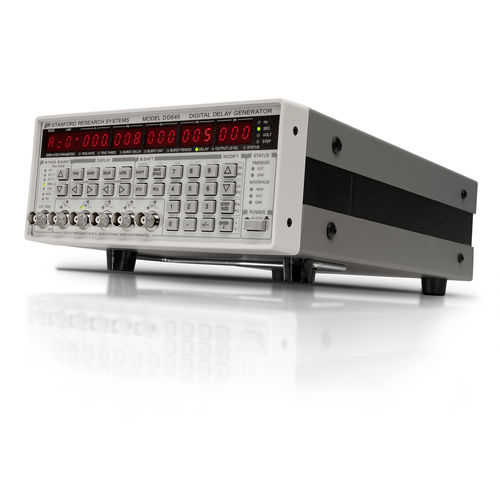

Le DG645 est un générateur numérique polyvalent de retard/impulsions qui fournit des impulsions définies avec précision à des taux de répétition allant jusqu'à 10 MHz. L'instrument offre plusieurs améliorations par rapport aux anciens modèles : gigue plus faible, précision plus élevée, taux de déclenchement plus rapides et plus de sorties. Le DG645 dispose également d'interfaces Ethernet, GPIB et RS-232 pour le contrôle de l'instrument par un ordinateur ou un réseau.
Timing du générateur de retard
Tous les générateurs de retard numériques mesurent des intervalles de temps en comptant les cycles d'une horloge rapide (généralement 100 MHz). La plupart des générateurs de retard numériques disposent également de courts délais analogiques programmables pour obtenir des intervalles de temps avec une résolution plus fine que la période d'horloge. Malheureusement, une indétermination temporelle d'un cycle d'horloge (typiquement 10 ns) peut se produire si le déclencheur n'est pas en phase avec l'horloge.
Le DG645 élimine l'indétermination du timing en mesurant le timing des déclenchements par rapport à l'horloge interne et en compensant les retards analogiques. Cette approche réduit la gigue d'environ 100× et permet au générateur de taux interne de fonctionner à n'importe quel taux, et pas seulement à un sous-multiple de la fréquence de l'horloge.
Déclenchement
Le DG645 dispose de nombreux modes de déclenchement. Un générateur de fréquence interne, avec une gigue de période inférieure à 100 ps, peut être réglé de 100 µHz à 10 MHz avec une résolution de 1 µHz. Une entrée de déclenchement externe, dont le seuil et la pente sont réglables, peut déclencher un cycle de synchronisation, une rafale de cycles ou un tir unique. Un tir unique peut être déclenché par une pression sur une touche. Un déclencheur de ligne fonctionne de manière synchrone avec le secteur. Une entrée d'inhibition de déclenchement sur le panneau arrière peut désactiver le déclenchement ou l'une des sorties d'impulsion pendant un cycle de synchronisation.
---
