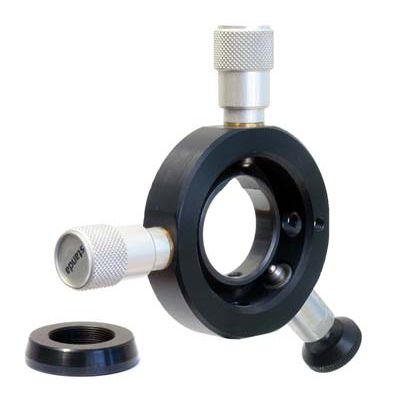

Positionneur manuel 5ZYP series
linéaire3 axesanalogique

positionneur manuel
positionneur manuel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
manuel
Orientation
linéaire
Nombre d'axes
3 axes
Technologie
analogique
Applications
de composants optiques

Description

Le positionneur Y-Z pour lentilles, trous d'épingle et objectifs 5ZYP sont des supports compacts conçus pour positionner avec précision les composants optiques dans le plan orthogonal à l'axe optique. Idéal pour les objectifs de microscope, les trous d'épingle montés, les mandrins à fibre optique et les lasers à diode. Les supports offrent une translation de 5 mm avec une sensibilité de 2 µm. Deux vis de réglage Standa sont utilisées pour le positionnement. Ils peuvent être remplacés par n'importe quelle vis ou micromètre avec filetage de montage M10x1. La scène est livrée de série avec une vis 9S65M. Vous n'avez pas besoin de spécifier cette vis dans votre commande. Si vous commandez la scène avec d'autres vis, veuillez le spécifier dans l'ordre, en ajoutant le nom du code de vis au code de la scène. Voir la section "Vis de réglage fin" pour les vis et leurs codes. Deux façons de fixer 5ZYP : par un trou M6 ; sur un cône de raccordement 3CC4, 3CC6 par un trou Ø7. Matériau : aluminium anodisé noir.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Standa
