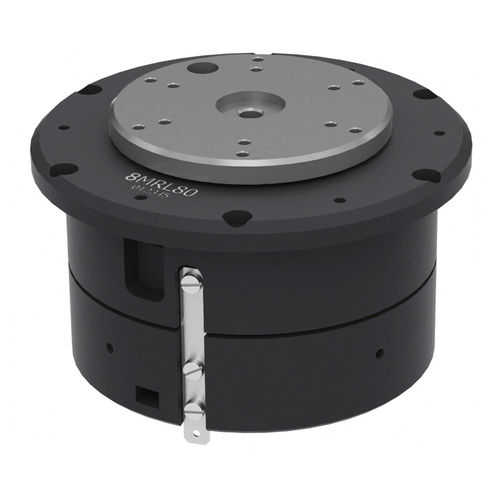

Table rotative à entraînement direct 8MRL80-6
entraînée par moteurverticalede marquage

table rotative à entraînement direct
table rotative à entraînement direct
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
entraînée par moteur
Configuration
verticale
Applications
de marquage, pour salle blanche
Autres caractéristiques
compacte, à entraînement direct, à grande précision, pneumatique, à roulements à rouleaux croisés

Description

Plage de déplacement : ±360° (infini) Système de très haute précision avec zéro jeu Résolution : jusqu'à <0.003 arcsec Répétabilité bidirectionnelle : < ±1,50 arcsec (±0,60 arcsec RMS) Précision : < ±3.00 arcsec Ouverture claire : 5mm Il existe un modèle spécial avec un mandrin pneumatique dédié à la pince de serrage ER (diamètre de 0,2 à 7 mm) La technologie du moteur couple à entraînement direct permet à l'utilisateur d'obtenir un mouvement hautement dynamique caractérisé par une grande précision de positionnement, une répétabilité bidirectionnelle, une stabilité du mouvement et une faible friction. Les platines rotatives 8MRL80 ont une ouverture de 5 mm tandis que la 8MRLP80 a un porte-pinces pneumatique dédié aux pinces ER11. Dans une variété de diamètres acceptables (0,2 à 7 mm), le 8MRLP80 est parfait pour les applications de tournage laser de haute précision, comme la découpe laser, le traçage, le marquage, la découpe de stents, etc. L'encodeur optique rotatif sans contact utilisé comme système de retour garantit un contrôle direct de la position avec une résolution de l'ordre du nanoradian. L'alliage d'aluminium naturellement vieilli garantit une stabilité à haute température, la légèreté de la platine 8MRL80 et une excellente cinématique à longue période sans dérive de ses performances. Les roulements à rouleaux croisés compacts offrent une parfaite résistance à la charge dans le sens vertical. La platine rotative de la série 8MRL80 peut être préparée pour les salles blanches et le vide jusqu'à 10-3 torr avec des changements mineurs. La précision de la platine est testée dans des conditions de travail proches de la réalité et Standa fournit des rapports de mesure dans les deux cas : démontée et assemblée (testée en tant que système). Les platines peuvent être assemblées dans une configuration de type cardan avec des caractéristiques d'intersection d'axes exceptionnelles. Le contrôle du mouvement des translations de la série 8MRL80 DeepL est disponible avec les contrôleurs et pilotes de mouvement Standa ou ACS.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.
