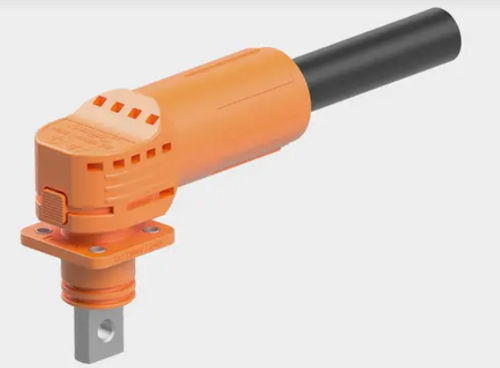

Connecteur d'alimentation électrique BCC-Evo

enfichableDCunipolaire

Description produit
Les connecteurs Stäubli BCC-Evo offrent une connexion enfichable à haute fiabilité pour les systèmes de stockage d'énergie par batterie stationnaires (BESS). Grâce à la technologie de contact MULTILAM éprouvée, ils garantissent une faible résistance de contact permanente et des performances électriques stables en conditions réelles, réduisant les pertes d'énergie, les échauffements locaux et les risques système. La conception enfichable définie simplifie l'installation, évite les mauvais accouplements et réduit les efforts d'assemblage, contribuant à la bancabilité des actifs BESS.

Points forts

• Faible résistance de contact — performances prévisibles sur la durée de vie
• Technologie de contact MULTILAM éprouvée — stabilité en conditions réelles
• Installation rapide et sans erreur — conception enfichable sans outil avec codage
• Performances certifiées — facilite la conformité aux normes et réduit les efforts de validation

Pourquoi la fiabilité des connexions est importante dans les BESS ?
Chaque point de connexion influence l'efficacité du système, le comportement thermique et la sécurité opérationnelle. Les connexions boulonnées ou câblées classiques peuvent se dégrader dans le temps en raison de :

• Dilatation et contraction thermiques
• Vibrations en fonctionnement
• Influences environnementales (humidité, contamination)

La dégradation augmente la résistance de contact, entraînant :

• Pertes d'énergie et baisse de l'efficacité
• Surchauffe locale et risques de sécurité/incendie
• Augmentation des opérations de maintenance et des temps d'arrêt

Avantage de la technologie MULTILAM
La technologie MULTILAM crée plusieurs points de contact avec une pression uniforme sur l'interface, ce qui se traduit par :

• Résistance de contact durablement faible
• Distribution uniforme du courant
• Réduction des contraintes thermiques au point de connexion
• Bonne tolérance aux mouvements et vibrations
• Efficacité énergétique globale améliorée

Conçu pour des environnements BESS réels

• Cycles continus de charge et décharge
• Charges de courant élevées et contraintes thermiques
• Tolérances structurelles et déplacements mécaniques
• Installations intérieures et extérieures
• Optimisation du coût par kWh de capacité batterie

Installation et maintenance simplifiées
Le BCC-Evo enfichable remplace les liaisons boulonnées complexes et réduit le temps d'assemblage. Le système de connexion et de verrouillage défini assure un état d'accouplement fiable en permanence.

• Avantages d'installation : installation rapide et sûre (enfichable), réduction des efforts et du temps d'assemblage, aucun outil spécial requis, accouplement sûr avec codage anti-inversion de polarité
• Avantages opérationnels : réduction des opérations de maintenance, accès facile pour le service, réduction des temps d'arrêt

Caractéristiques / spécifications techniques

• Modèle : BCC-Evo
• Tension assignée : 1500 V CC
• Courant assigné (ΔT < 45K) : 250 A, 300 A, 350 A (à l'avenir 500 A)
• Protection IP : IP67 connecté / IP2X déconnecté
• Température de fonctionnement : -40 … +125 °C
• Résistance de contact : < 0,1 mΩ
• Résistance aux courts-circuits : 5000 A / 1 s
• Certifications : TÜV, UL
• Classe d'inflammabilité : UL94-V0
