Inductance d'air

de puissanceopen frame

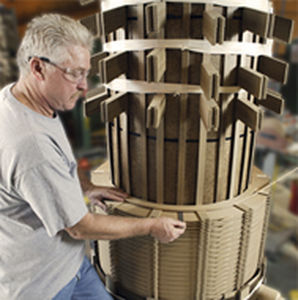

Des fils de cuivre et d'argent alliés ou des câbles de cuivre transposés en continu sont utilisés pour les conducteurs d'enroulement de tous les transformateurs de puissance Waukesha®. Le câble en cuivre transposé en continu est utilisé pour minimiser les pertes et les températures des points chauds et pour produire un enroulement plus compact avec une meilleure performance en court-circuit. Tous les enroulements sont circulaires, concentriques et offrent une résistance maximale aux défauts traversants. Les enroulements haute tension, basse tension et tertiaires utilisent exclusivement des enroulements à disques continus ou hélicoïdaux. Cette construction offre une résistance maximale et une résistance aux courts-circuits, une prévisibilité accrue et des températures plus basses dans les points chauds de chargement et de surcharge. Des disques continus à conducteurs multiples et des enroulements hélicoïdaux sont transposés tout au long de l'enroulement pour minimiser les pertes de courant en circulation. Des techniques de conception de pointe sont utilisées pour fournir une force d'impulsion maximale dans les enroulements et pour minimiser les contraintes de tension. Une attention particulière est également accordée à la conception des disques d'extrémité de ligne pour contrôler la répartition des contraintes de tension. Les techniques d'équilibrage ampère-tour sont utilisées pour minimiser le flux de fuite radial et les forces de court-circuit axial. L'isolation du conducteur permet un fonctionnement continu à 65°C d'augmentation moyenne de la température de l'enroulement et à 80°C d'augmentation de la température du point chaud sans réduction anormale de la durée de vie de l'isolation. Les canaux de refroidissement sont formés entre les disques dans les enroulements par des entretoises radiales clavetées en panneaux de pressage spéciaux à haute densité d'isolation. Ces entretoises sont alignées en colonne pour fournir un support axial aux enroulements et une résistance élevée aux courts-circuits.
