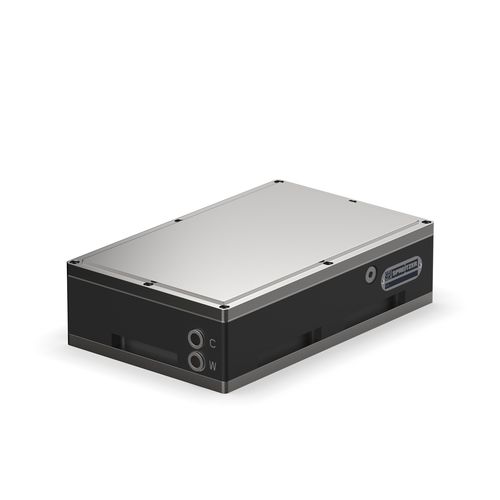

Plateau givrant en céramique SPGF

La technologie de bridage par congélation permet le serrage sûr et sans contrainte de pièces sensibles, à parois fines ou difficiles à maintenir. La pièce est fixée sur la plaque de bridage sans forces mécaniques de serrage, évitant ainsi toute déformation, marque de pression ou détérioration pendant l’usinage.

Les plaques de bridage compactes conviennent particulièrement aux pièces en métal, plastique, céramique, ferrite, graphite, verre, caoutchouc, néoprène, textiles et autres matériaux difficiles à serrer. La liaison surfacique par glace assure une force de maintien élevée tout en conservant la géométrie d’origine de la pièce.

Principe de fonctionnement
La plaque de bridage fonctionne avec de l’air comprimé propre et sec. Après humidification de la surface de bridage, la pièce est positionnée sur la plaque. En quelques secondes, une fine couche de glace se forme et fixe solidement la pièce.

Après usinage, la pièce est libérée par décongélation. Aucun résidu ne reste sur la surface de la pièce.

Caractéristiques
• Serrage sans contrainte des pièces sensibles
• Absence de forces mécaniques sur la pièce
• Prévention des déformations, marques et ruptures
• Force de maintien élevée grâce à la liaison par glace
• Usinage sur cinq faces possible
• Aucune préparation spéciale de la face inférieure nécessaire
• Retrait sans résidus après décongélation
• Construction compacte
• Utilisation rapide et simple
• Plaque de congélation / surface de bridage interchangeable
• Fonctionnement avec air comprimé propre et sec

Application pratique
1. Raccorder la plaque à de l’air comprimé propre et sec
2. Pulvériser de l’eau sur la plaque
3. Positionner la pièce
4. Geler la pièce
5. Usiner la pièce
6. Décongeler et retirer la pièce

Applications
• Micromécanique
• Technologie médicale
• Industrie électronique et semi-conducteurs
• Aéronautique et spatial
• Horlogerie et joaillerie
• Usinage de matériaux sensibles
• Rectification, fraisage, perçage, mesure et contrôle

Matériaux adaptés
• Métal
• Plastique
• Céramique
• Graphite
• Verre
• Ferrite
• Caoutchouc
• Néoprène
• Textiles

Conseil pratique
Le temps de réaction dépend du débit d’air fourni. Le refroidissement peut augmenter la résistance de nombreux matériaux et améliorer leur usinabilité. Pour certains matériaux, la lubrification conventionnelle peut devenir inutile.

Avantages en un coup d’œil
• Serrage sans effort mécanique
• Force de maintien élevée avec fixation sans contrainte
• Aucun résidu sur la pièce
• Déformations et ruptures évitées
• Aucune préparation préalable nécessaire
• Idéal pour les pièces complexes, fines et fragiles
