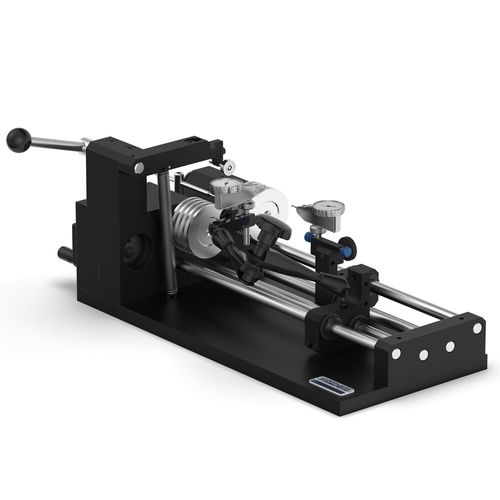

Appareil de test de concentricité RPG 35100

manuelpour pièce de grande dimensionde production

La jauge de concentricité RPG 35100 est spécialement conçue pour la mesure de grandes pièces dans la production en série. Deux glissières de mesure sont utilisées pour la mesure du battement externe, interne ou axial des pièces rotatives. Les deux glissières de jauge peuvent être déplacées en continu sur la colonne de guidage. Des rouleaux personnalisés peuvent être fournis sur demande. Les avantages en un coup d'œil Versions : Construction robuste avec roulements de précision préchargés Manipulation simple, mesure rapide Pour les contrôles dans la production par lots en mesurant la glissière Matériau : acier, attaches en aluminium Surfaces bruni, anodisé noir Rouleaux trempés et rectifiés avec précision La livraison comprend : 1 Jauge de concentricité RPG 35100 1 Coulisse de mesure face avant 1 Coulisse de mesure avec bras articulé 1 Support pour instruments de mesure 1 Touche de commande 1 Pierre oléagineuse Sans comparateurs à cadran Options : Entraînement électrique (moteur d'entraînement et transformateur de régulation) Coulisse de mesure avec rouleaux de support Butée supérieure à plaque plate Bras pivotant pneumatique avec rouleau presseur Coulisse croisée avec porte-gabarit Bras articulé avec support de jauge Comparateur à cadran, analogique Indicateur d'essai à cadran, numérique Rouleaux en carbure Entraînement par courroie crantée Sonde de longueur électronique avec support, appareil d'affichage et logiciel Unité linéaire pour le contrôle de surfaces de pièces à usiner
