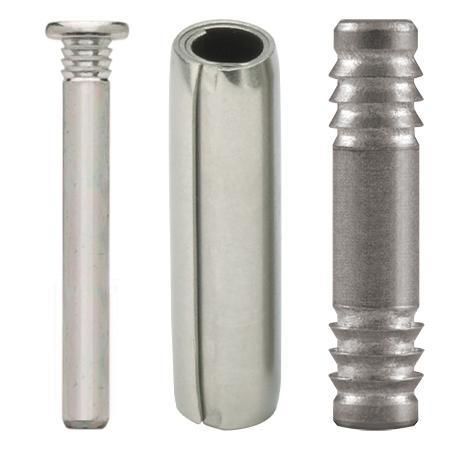

Goupille élastique spiralée

pleinebarbeléeen aluminium

Présentation
SPIROL fournit une gamme de goupilles conçues pour les assemblages plastiques, incluant les goupilles à ressort en spirale (légères, standard, lourdes), les goupilles pleines et des goupilles de retenue spécialisées telles que Press‑N‑Lok™ (BP100) et LP500. Ces composants assurent des fonctions de charnière, verrouillage, positionnement et retenue dans les boîtiers et pièces structurelles en plastique. Des ingénieurs applications accompagnent le choix selon le matériau hôte, la charge et le mode d'installation.

Applications courantes

• Goupilles de charnière à jeu libre
• Goupilles de charnière à friction
• Goupilles de verrouillage
• Axes et goupilles de pivot
• Goupilles de retenue permanentes
• Goupilles de retenue démontables
• Goupilles de fixation et de liaison
• Goupilles de localisation et d'alignement
• Goupilles arbre-roue et arbre-moyeu
• Goupilles pour arbres et engrenages

Types de goupilles et caractéristiques
Goupilles à ressort en spirale (Légère, Standard, Lourde)
Les goupilles à ressort en spirale offrent des combinaisons de résistance, flexibilité et efforts radiaux contrôlés adaptées aux matériaux hôtes et exigences applicatives. Leur conception hélicoïdale absorbe chocs et vibrations, limitant la déformation des perçages et prolongeant la durée de vie de l'assemblage.

Goupilles à ressort en spirale - service léger
Recommandées pour les matériaux mous, fragiles ou minces tels que les plastiques, l'aluminium, les pièces injectées et les céramiques, les goupilles légères exigent une force d'insertion plus faible et conviennent quand les perçages sont proches d'un bord. Elles sont couramment utilisées pour l'alignement et les applications d'axe à faible charge.

Série 500 — Goupilles extra légères
La Série 500 utilise une formation 1½ spires pour limiter l'effort radial et protéger les matériaux fragiles. Usages typiques : goupilles de charnière et d'alignement dans des assemblages plastiques ou céramiques. La Série 550 Cosmetic est une variante destinée aux applications esthétiques visibles.

Press‑N‑Lok™ (BP100)
Les goupilles BP100 Press‑N‑Lok™ possèdent des barbes opposées assurant une retenue axiale permanente entre deux pièces plastiques. L'installation se fait en deux temps : insertion dans la première moitié puis emboîtement de la seconde moitié sur les goupilles exposées, le matériau plastique se recompacte autour des barbes. Matériau standard : aluminium léger sans plomb ; inox austénitique disponible. Diamètres : 2 mm à 4 mm.

LP500 — Goupilles de verrouillage pour plastiques
Les LP500 intègrent une barbette sous la tête dimensionnée pour s'engager dans le dernier perçage tandis que le fût lisse permet l'alignement à travers les perçages précédents. La tête empêche la sur‑insertion et facilite l'orientation mécanique pour l'automatisation. Diamètres standard : 3 mm, 4 mm, 5 mm. Matériau standard : aluminium léger sans plomb ; variantes disponibles sur demande.

Technologie d'installation
SPIROL propose des équipements d'installation de goupilles allant de presses manuelles à des modules entièrement automatisés avec outillages, contrôle statistique du procédé et dispositifs anti‑erreur pour garantir une pose reproductible et de qualité sur composants plastiques.

Exemples d'application & avantages

• Poignée de chargeur VE : Press‑N‑Lok™ remplace des vis pour réduire les rebuts et accélérer l'assemblage en recompactant le plastique autour des barbes pour une retenue sûre.
• Goupilles de charnière intérieures automobiles : LP500 réduit les bruits (buzz, squeak & rattle) par rapport aux fixations précédentes et simplifie l'assemblage.
• Goupilles de gâchette sur agrafeuses chirurgicales : les goupilles à ressort légères évitent la fissuration des fourchettes en plastique tout en assurant la retenue et la flexibilité requises.

Spécifications techniques

• Origine : Goupille à ressort en spirale inventée en 1948
• Degrés : Légère, Standard, Lourde
• Extra léger : Série 500 (formation 1½ spires) ; inclut la variante Série 550 Cosmetic
• Press‑N‑Lok™ (BP100) : barbes opposées ; matériau standard aluminium léger sans plomb ; inox austénitique en option ; diamètres 2 mm à 4 mm
• Goupilles LP500 : barbette sous tête ; diamètres standard 3 mm, 4 mm, 5 mm ; matériau standard aluminium léger sans plomb
• Matériaux hôtes recommandés pour service léger : plastiques, aluminium, pièces injectées, céramiques
• Avantages : absorption des chocs, réduction des dommages du perçage, faible force d'insertion (service léger), retenue axiale sécurisée via barbes (Press‑N‑Lok™ & LP500)
• Options d'installation : de l'équipement manuel aux modules entièrement automatisés avec contrôle de procédé et anti‑erreur
