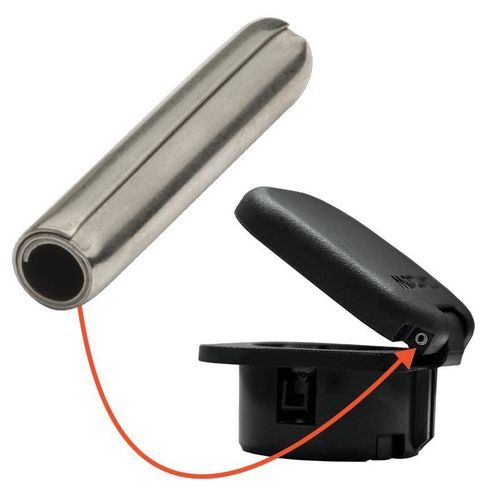

Goupille élastique spiralée

en acier inoxydablepour charges légèrespour pièces en plastique

Aperçu du produit
Les goupilles à ressort en spirale légères pour plastiques sont des fixations conçues spécifiquement pour une utilisation dans des matériaux souples, cassants ou fins tels que les plastiques, l'aluminium, les pièces moulées sous pression et les céramiques. SPIROL a inventé la goupille à ressort en spirale en 1948, la proposant en trois versions : légère, standard et lourde, pour offrir la combinaison optimale de résistance, de flexibilité et de diamètre pour divers matériaux hôtes et exigences d'application. Le design amortisseur de ces goupilles absorbe les forces et les vibrations, évitant les dommages aux trous et prolongeant la durée de vie de l'assemblage.

Caractéristiques clés et applications

• Recommandé pour les matériaux souples, cassants ou fins et lorsque les trous sont proches d'un bord.
• Idéal pour les assemblages non soumis à des charges importantes, tels que les applications d'alignement ou d'essieu.
• Installation facile grâce à une force d'insertion réduite.
• Disponible en tailles métriques (ISO 8751, ASME B18.8.3M) et en pouces (ASME B18.8.2).
• Diamètres métriques : 1,5 mm à 8 mm ; Diamètres en pouces : .062" (1/16) à .312" (5/16).
• Matériaux : Acier à haute teneur en carbone, acier inoxydable 302/304 (austénitique), acier inoxydable 420 (martensitique).

Exemples d'application

• Serrures, loquets, charnières en plastique, couvercles de prises électriques en plastique, et plus encore.
• Prises électriques automobiles 12V
• Poignées de porte automobiles
• Protections de lames de scie circulaire

Études de cas

• Goupille de déclenchement dans une agrafeuse chirurgicale : Les ingénieurs de SPIROL ont conçu une goupille de déclenchement auto-retenue pour éliminer la fissuration de la fourche en plastique, assurant l'équilibre parfait entre résistance et flexibilité, installation facile et rétention exceptionnelle. La solution a amélioré la fonction et la qualité de l'agrafeuse chirurgicale.
• Goupille de charnière dans un boîtier de stockage de protection en plastique : Les goupilles à ressort en spirale légères ont remplacé les goupilles solides à barbes peu fiables, offrant une rétention supérieure, une facilité d'installation et une compatibilité avec les systèmes d'alimentation automatique.
• Renforcement pour canister d'évaporation de carburant en plastique : Les goupilles à ressort en spirale légères en acier inoxydable ont été utilisées pour l'auto-rétention, la résistance à la corrosion et pour permettre un flux maximal de fumées, tout en évitant d'endommager le tube en plastique.

Solutions personnalisables

• Si le diamètre, la longueur, le matériau ou la finition requis ne sont pas disponibles dans l'offre standard, SPIROL peut fournir des solutions personnalisées pour répondre aux besoins spécifiques de l'application.

Technologie d'installation

• SPIROL propose une gamme complète d'équipements d'installation de goupilles, des machines manuelles aux cellules de travail entièrement automatisées avec options de contrôle de processus et de prévention des erreurs, offrant une solution intégrée totale pour l'assemblage.

Spécifications

• Type de produit : Goupilles à ressort en spirale légères
• Matériaux recommandés : Plastiques, aluminium, pièces moulées sous pression, céramiques
• Tailles métriques : 1,5 mm à 8 mm (ISO 8751, ASME B18.8.3M)
• Tailles en pouces : .062" (1/16) à .312" (5/16) (ASME B18.8.2)
• Matériaux : Acier à haute teneur en carbone, acier inoxydable 302/304 austénitique, acier inoxydable 420 martensitique
• Applications : Alignement, essieux, charnières, loquets, prises électriques, protections de lames de scie, dispositifs médicaux, canisters de carburant
• Caractéristiques : Absorption des chocs, amortissement des vibrations, installation facile, faible force d'insertion, rétention supérieure, design symétrique pour alimentation automatique
