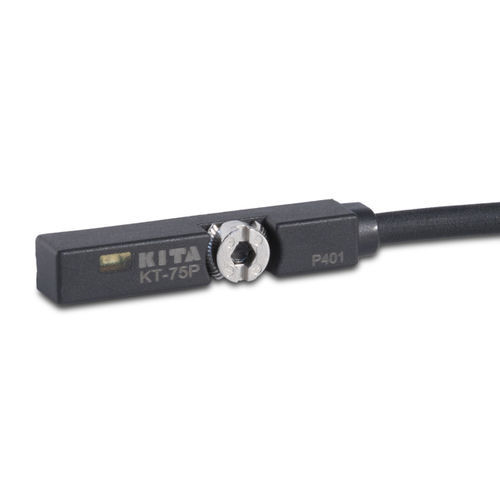

Détecteur de proximité pour les séries lourdes pneumatiques
Pinces à bascule - Accessoires
Les détecteurs de proximité sont des capteurs capables de détecter la présence d'un champ magnétique et de le signaler par une impulsion électrique. Les outils de la série pneumatique magnétique sont pourvus de cylindres magnétiques qui, étant reliés par des détecteurs de proximité relatifs, fournissent des impulsions électriques de commande et/ou de contrôle pendant leur fonctionnement.
Comme il est équipé de leds lumineuses, il fonctionne à une tension minimale de 3 V, et en cas de connexion en série, la chute de tension sera de 3 V. pour chacun. Il est recommandé d'utiliser un câble de connexion le plus court possible, car cela pourrait nuire au fonctionnement du capteur en raison de la capacité du câble, qui est directement proportionnelle à sa longueur
longueur. Par exemple, pour un câble de 10 mètres, nous recommandons l'application en série à un capteur inductif qui annule les effets de la capacité du câble. Le pôle positif du courant continu est toujours connecté au fil marron, nous recommandons de maintenir une distance adéquate entre les câbles électriques et les objets ferreux de grande taille, car cela pourrait provoquer des perturbations sur le capteur en raison des effets de l'induction mutuelle.les capteurs sont en mesure de ressentir un signal à une vitesse de 1 m/s.
Données électriques
Tension CC 3-110V
Tension AC 3-110 V
Courant à 25° 200 mA
Puissance 6 w
Temps de connexion 0,5 mS
Temps de déconnexion 0,1 mS
Point de connexion 110 Gauss
Point de déconnexion 60 Gauss
Durée de vie électrique (impulsions) 107
Résistance de contact 0,1 Ohm
Chute de tension ' 3
V Point de fonctionnement nominal 25-30 A
T Fréquence de fonctionnement Max. 500 Hz
---
