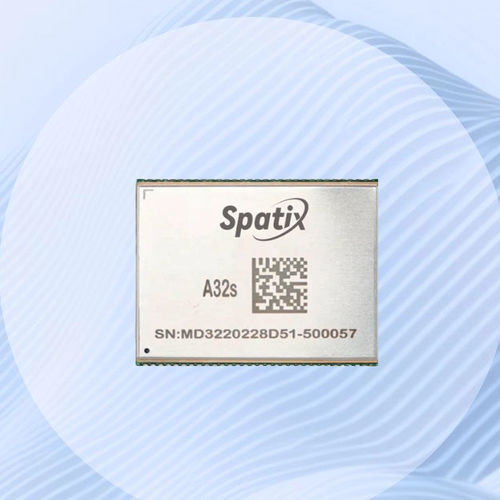

Module GNSS BeiDou A32s

QZSSGALILEOSBAS

Présentation
Le module A32s est un module GNSS double antenne haute précision adapté à divers groupes d'utilisateurs tels que UAV, agriculture de précision, commande machine, robotique et applications autonomes. Il s'agit d'une solution sur une seule carte pour positionnement et cap précis. Le produit fournit des bases RTK multi-constellation entre deux antennes connectées et vers une station de base distante. Il intègre SpatiX SuperRTKTM, SmartPPP® et la technologie Heading et peut fournir des informations de position et d'orientation avec une précision centimétrique.

Principales caractéristiques

• Prise en charge multi-constellation et multi-fréquence
• Algorithme anti-interférence et technologie de suppression des trajets multiples
• Intègre SpatiX SuperRTKTM, SmartPPP® et la technologie Heading
• Dimensions compactes et faible consommation

Applications

• Mesure
• Agriculture de précision
• Drones (UAV)
• Tondeuses
• Commande machine
• Conduite autonome
• SIG
• Surveillance

Performances
Technologie GNSS | Suivi des signaux | BDS : B1I, B1c, B2a, B2I, B3I ; GPS : L1C/A, L2P, L2C, L5 ; GLONASS : L1C/A, L2C/A ; Galileo : E1C/A, E5a, E5b ; QZSS : L1C/A, L2C, L5 ; SBAS : L1C/A, L5 ; MSS L-Band : QXWZ XStar
Nombre de canaux : 1520
Temps jusqu'au premier fix (TTFF) | Cold Start : 40 s ; Warm Start : 20 s ; Ré-acquisition du signal : 1 s
Précision des mesures | Pseudo-distance : 15 cm ; Phase : 1 mm
Précision de position | Standalone : Horizontal 2 m, Vertical 4 m
RTK (baseline unique) : Horizontal 0.8 cm + 1 ppm ; Vertical 1.5 cm + 1 ppm ; Temps d'initialisation ≤ 8 s ; Fiabilité d'initialisation ≥ 99.9%
RTK (réseau) : Horizontal 0.8 cm + 0.5 ppm ; Vertical 1.5 cm + 0.5 ppm ; Temps d'initialisation ≤ 8 s ; Fiabilité d'initialisation ≥ 99.9%
PPP-AR : Temps d'initialisation < 6 min ; Horizontal < 2.5 cm ; Vertical < 10.0 cm
PPP-RTK : Temps d'initialisation < 2 min ; Horizontal < 2.5 cm ; Vertical < 10.0 cm
Statique : Horizontal 2.5 mm + 0.5 ppm ; Vertical 5.0 mm + 0.5 ppm
Débit maximal de données : Mesures 20 Hz ; Position 20 Hz ; Cap 10 Hz
Formats : Sorties de référence RTCM3.x ; Sorties navigation NMEA-0183 & QX Binary Format (SIB)
Connectivité : Ports séries 3 × UART (LV-TTL) ; 2 × CAN ; 1 × SPI ; 2 × USB (Host/Device) ; 1 × 1PPS (LV-TTL) ; Event Mark
Électrique : Tension d'entrée 3.3 VDC ±5% ; Puissance 1.2 W ; Ripple max Vcc 50 mV ; ESD ±2000 V
Environnemental : Température de fonctionnement -40 ℃ ～ +85 ℃ ; Température de stockage -40 ℃ ～ +85 ℃ ; Vibration GJB150.16A-2009, MIL-STD-810 ; Choc mécanique GJB150.18A-2009, MIL-STD-810
Physique : Taille 40.0 mm × 31.0 mm × 3.0 mm ; Poids ≤ 8.5 g

Caractéristiques / spécifications techniques

• Modèle : A32s
• Signaux GNSS pris en charge : BDS, GPS, GLONASS, Galileo, QZSS, SBAS, MSS L-Band
• Canaux : 1520
• TTFF : Cold Start 40 s, Warm Start 20 s, Ré-acquisition 1 s
• Précision des mesures : Pseudo-distance 15 cm ; Phase 1 mm
• Précision de position (RTK baseline unique) : Horizontal 0.8 cm + 1 ppm ; Vertical 1.5 cm + 1 ppm
• Précision RTK réseau : Horizontal 0.8 cm + 0.5 ppm ; Vertical 1.5 cm + 0.5 ppm
• PPP-AR : Initialisation < 6 min ; Horizontal < 2.5 cm ; Vertical < 10 cm
• PPP-RTK : Initialisation < 2 min ; Horizontal < 2.5 cm ; Vertical < 10 cm
• Précision statique : Horizontal 2.5 mm + 0.5 ppm ; Vertical 5.0 mm + 0.5 ppm
• Débit max : Mesures 20 Hz ; Position 20 Hz ; Cap 10 Hz
• Sorties de référence : RTCM3.x ; Sorties navigation : NMEA-0183 & QX Binary (SIB)
• Interfaces : 3×UART (LV-TTL), 2×CAN, 1×SPI, 2×USB (Host/Device), 1×1PPS (LV-TTL)
• Alimentation : Entrée 3.3 VDC ±5%, Puissance typique 1.2 W
• Protection ESD : ±2000 V
• Température fonctionnement / stockage : -40 ℃ à +85 ℃
• Choc & vibration : Conforme GJB150.16A-2009 & GJB150.18A-2009 ; MIL-STD-810
• Dimensions : 40.0 mm × 31.0 mm × 3.0 mm
• Poids : ≤ 8.5 g
