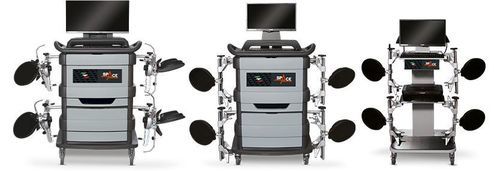

Banc de géométrie 3D ARD32 Series

pour voitureavec connexion Bluetooth

Présentation
La série ARD32 regroupe des bancs de géométrie 3D destinés à l'atelier pour le contrôle et l'alignement des roues. Les systèmes utilisent des objectifs mégapixels et des cibles 3D solides, intègrent la compensation de la planéité de l'élévateur et assurent la transmission des données par Bluetooth entre détecteurs et console. Le logiciel guide les réglages avec images animées 3D et permet la mémorisation des positions roue (Run out / Quick Run Out). Alimentation par batterie et options Wi‑Fi/ADAS selon configuration.

ARD32PHPR.3

• Banc de géométrie 3D avec objectifs mégapixels et cibles 3D solides
• Compensation de la planéité de l'élévateur et transmission Bluetooth
• Logiciel guidé de procédure et réglage avec images animées 3D
• Clavier, télécommande et affichage sur têtes de mesure
• Mémorisation position roue en Run out et Quick Run Out
• Alimentation par batterie

Avec (ARD32PHPR.3)

• Console avec PC, écran TFT 27", clavier, imprimante, chargeur automatique
• 1 paire d'étriers de fixation pour élévateur
• 2 détecteurs
• 2 griffes rapides 3 points avec cibles (pour jantes 8"–24")
• 1 paire de plateaux pivotants mécaniques (STDA124) avec cales
• Module Wi‑Fi et accès ALIGNMENT CONNECT (STDA141) avec mises à jour 2 ans
• Jeu de batteries supplémentaires (STDA128)
• Niveau à bulle pour cibles (STDA149)
• Souris et tapis
• Logiciel ADAS-ready (token/licence possible)
• Pousse‑pédale frein et bloque‑volant

ARD32PHP.3

• Banc de géométrie 3D avec objectifs mégapixels et cibles 3D solides
• Compensation de la planéité de l'élévateur et transmission Bluetooth
• Logiciel guidé de procédure et réglage avec images animées 3D
• Clavier, télécommande et affichage sur têtes de mesure
• Mémorisation position roue en Run out et Quick Run Out
• Alimentation par batterie

Avec (ARD32PHP.3)

• Console avec PC, écran TFT 27", clavier, imprimante, chargeur automatique
• 1 paire d'étriers de fixation pour élévateur
• 2 détecteurs
• 2 griffes rapides 3 points avec cibles (pour jantes 8"–24")
• 1 paire de plateaux pivotants mécaniques (STDA124) avec cales
• Pousse‑pédale frein et bloque‑volant

ARD32PSP.3

• Banc de géométrie 3D avec objectifs mégapixels et cibles 3D solides
• Compensation de la planéité de l'élévateur et transmission Bluetooth
• Logiciel guidé de procédure et réglage avec images animées 3D
• Clavier et télécommande sur têtes de mesure
• Mémorisation position roue en Run out et Quick Run Out
• Alimentation par batterie

Avec (ARD32PSP.3)

• Console avec PC, écran TFT 22", clavier, imprimante, chargeur automatique
• 1 étrier de fixation pour élévateur
• 2 détecteurs
• 2 paires STDA35E/3D griffes auto‑centreuses 3 points avec cibles (pour jantes 10"–24") et bras à verrouillage rapide
• 1 paire de plateaux pivotants S110A7/P avec cales
• Pousse‑pédale frein et bloque‑volant

ARD32PSP.4

• Banc de géométrie 3D avec objectifs mégapixels et cibles 3D solides
• Compensation de la planéité de l'élévateur et transmission Bluetooth
• Logiciel guidé de procédure et réglage avec images animées 3D
• Clavier et télécommande sur têtes de mesure
• Mémorisation position roue en Run out et Quick Run Out
• Alimentation par batterie

Avec (ARD32PSP.4)

• Console avec PC, écran TFT 22", clavier, imprimante, chargeur automatique
• 1 étrier de fixation pour élévateur
• 2 détecteurs
• 2 paires STDA33EU/3D griffes auto‑centreuses 4 points avec cibles (pour jantes 10"–24")
• 1 paire de plateaux pivotants S110A7/P avec cales
• Pousse‑pédale frein et bloque‑volant

ARD32L.3 / ARD32L.4

• Variantes 3D avec objectifs mégapixels et cibles 3D solides
• Compensation de la planéité, Bluetooth et procédure guidée avec animations 3D
• Clavier et télécommande sur têtes de mesure
• Alimentation par batterie

Avec (ARD32L.3)

• Console avec PC, écran TFT 22", clavier, imprimante, chargeur automatique
• 1 paire d'étriers de fixation pour élévateur
• 2 détecteurs
• 2 paires STDA35E/3D griffes auto‑centreuses 3 points avec cibles (pour jantes 10"–24")
• 1 paire de plateaux pivotants S110A7/P avec cales
• Pousse‑pédale frein et bloque‑volant

Avec (ARD32L.4)

• Console avec PC, écran TFT 22", clavier, imprimante, chargeur automatique
• 1 paire d'étriers de fixation pour élévateur
• 2 détecteurs
• 2 paires STDA33EU/3D griffes auto‑centreuses 4 points avec cibles (pour jantes 10"–24")
• 1 paire de plateaux pivotants S110A7/P avec cales
• Pousse‑pédale frein et bloque‑volant

Notes additionnelles

• Module Wi‑Fi et accès ALIGNMENT CONNECT (ex. STDA141) disponibles avec mises à jour de base de données pour une période définie
• Logiciel ADAS-ready disponible (tokens/licences peuvent s'appliquer)

Caractéristiques techniques

• Famille produit : ARD32 Series (bancs de géométrie 3D)
• Système optique : objectifs mégapixels avec cibles 3D solides
• Communication : Bluetooth entre détecteurs et console ; Wi‑Fi optionnel
• Alimentation : batterie ; chargeur automatique inclus selon configuration
• Fonctions de mesure : compensation de la planéité, mémorisation position roue (Run out / Quick Run Out)
• Interface utilisateur : logiciel guidé avec animations 3D ; clavier, télécommande et affichage sur têtes (selon version)
• Écrans : 27" ou 22" TFT selon modèle
• Accessoires : griffes autocentreuses 3 ou 4 points, plateaux pivotants mécaniques (STDA124, S110A7/P), pousse‑pédale frein, bloque‑volant
• Options : jeu de batteries supplémentaires (STDA128), niveau à bulle pour cibles (STDA149), accès Wi‑Fi ALIGNMENT CONNECT (STDA141)
