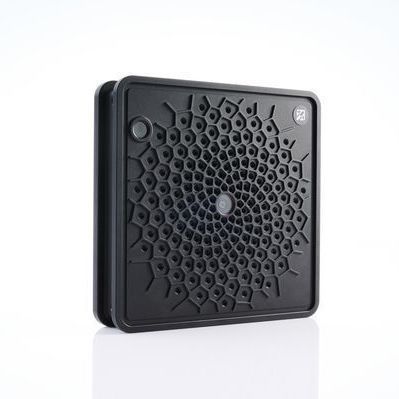

Capteur acoustique pour localisation de décharge partielle SONASCREEN®

pour la détection de fuitesde surveillance de machinepour maintenance prédictive

Présentation du produit
Le SONASCREEN® Sensor est un capteur compact haute performance destiné à l'intégration dans des systèmes de surveillance fixes et mobiles. Équipé de 176 microphones, d'une caméra thermique intégrée et d'une API puissante, il localise les sources sonores en temps réel et permet une intégration fluide dans des applications sur mesure.

Avantages clés

• 176 microphones avec un échantillonnage à 200 kHz pour la capture des signaux acoustiques les plus faibles et une localisation précise
• Large bande passante jusqu'à 100 kHz pour la détection au‑delà des bruits industriels courants
• Fonctionnement autonome avec stockage local des données de mesure
• Indice de protection IP20 ou IP65 pour les environnements industriels exigeants
• Edge computing permettant des mesures autonomes incluant le stockage des données et l'accès SFTP
• Modes de fonctionnement prédéfinis pour une utilisation intuitive
• API performante pour l'intégration dans des logiciels personnalisés et des systèmes d'automatisation
• Adapté à la localisation de fuites, l'inspection électrique, les tests d'étanchéité et la bioacoustique
• Optimisé pour les applications d'inspection et de surveillance mobiles

Applications

• Recherche et évaluation de fuites
• Inspection électrique / détection de décharges partielles
• Test d'étanchéité
• Diagnostic machine / inspection de roulements / surveillance de la lubrification
• Bioacoustique et autres environnements surveillés

Modes de l'appareil

• EASY – mode simplifié avec fonctions réduites et utilisation facilitée
• PRO – mode expert avec fonctions étendues et paramètres de mesure entièrement configurables
• LEAKAGE – mode optimisé pour la détection rapide des fuites avec affichage de la perte en temps réel
• PARTIAL DISCHARGE – mode optimisé pour la détection des différents types de décharges partielles avec affichage PRPD en temps réel

Logiciels (exemples)

• LeakReport – logiciel PC pour la génération de rapports incluant description du lieu, estimation des pertes et état des réparations
• PDReport – logiciel PC pour la génération de rapports incluant évaluation des défauts et état des réparations

Données techniques (extraits, format tableur avec retours)
Général
Indice de protection : IP20 ou IP65
Dimensions : IP20 : 14 x 14 x 3,2 cm (5,5” × 5,5” × 1,3”) / IP65 : 14 x 14 x 5,2 cm (5,5” × 5,5” × 2,0”)
Poids : IP20 : 0,7 kg (1,5 lb) / IP65 : 1,1 kg (2,4 lb)
Utilisation : Robot/drone ou installation fixe
Points de fixation : Filetage M5 tout autour
Température de fonctionnement : 15 °C à 50 °C (59 °F à 122 °F)
Température de stockage : -30 °C à 60 °C (-22 °F à 140 °F)

Caméra optique
Type : Numérique
Résolution : 1280 x 800 px à 40 fps
Champ de vision : 74° x 51° (horizontal x vertical)
Obturateur : Global shutter

Caméra thermique
Technologie capteur : Microbolomètre non refroidi
Plage spectrale : Infrarouge ondes longues, 8 μm à 14 μm
Résolution : 160 x 120 échantillonnage progressif
Fréquence d'image : 8,7 fps
Sensibilité : <50 mK (0,050 °C)
Compensation de température : Automatique
Plage de mesure et précision : -10° à +140°C avec ±5°C ou 5 % ; -10° à +400°C avec ±10°C ou 10 % (la valeur la plus élevée s'applique)
Champ de vision : 57° x 44° (horizontal x vertical)
Unité de température : Kelvin, Celsius, Fahrenheit

Ordinateur intégré
Stockage interne : 1 TB M.2 SSD
Système d'exploitation : Linux

Alimentation
Entrée : 9 à 24 V ou PoE, min. 20 W

Capteurs
Microphones : 176 microphones MEMS numériques
Plage de fréquences : Jusqu'à 100 kHz
Taux d'échantillonnage : 200 kHz
Pression acoustique : Max. 120 dB
Résolution : 24 bit
Beamforming : 100 fps

API (flux de données & fonctions)
Flux de données : Caméra vidéo, image acoustique, image thermique, spectre de fréquence, signal audio du point d'écoute, niveau de pression acoustique de tous les microphones, données temporelles de tous les microphones (signaux bruts)
Fonctions : Créer/éditer mode/profil de mesure ; définir distance de mesure ; définir fréquence mini/maxi ; définir mode d'échelle acoustique et dynamique ; activer/désactiver déclencheurs ; configurer paramètres de déclenchement ; télécharger/téléverser des fichiers ; redémarrer l'appareil

Interfaces
USB‑B 3.0 (transfert de données)
Ethernet (transfert de données et PoE)
