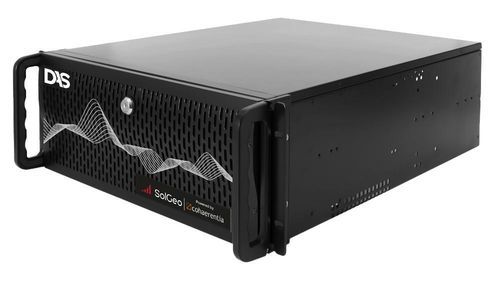

Interrogateur de capteurs à fibre optique industriel Distributed Acoustic Sensing (DAS)

de champ

Aperçu
Distributed Acoustic Sensing (DAS) est un interrogateur fibre optique fournissant des mesures quantitatives continues, distribuées et à faible bruit de la phase optique le long de la totalité d’une fibre de télécommunication standard. Il se comporte comme un réseau de milliers de capteurs virtuels (microphones/geophones) sans câbles électriques ni batteries, ce qui facilite le déploiement et réduit les coûts de maintenance.

Fonctionnalités supplémentaires
Le système intègre l’électronique de contrôle/traitement et les composants optiques dans une seule unité rack et inclut une suite logicielle pour le contrôle et la personnalisation des mesures, ainsi que la visualisation et le traitement des données en temps réel ou en différé. Le streaming de données en temps réel, le contrôle et la configuration à distance sont pris en charge via ZeroMQ. Des bibliothèques Matlab et Python sont disponibles sur demande pour la gestion et le traitement avancé des données.

Applications

• Surveillance de la santé structurelle
• Surveillance sismique et détection de séismes
• Surveillance des infrastructures sous-marines
• Surveillance du trafic routier en temps réel
• Surveillance de l’intégrité des réseaux de télécommunications

Spécifications optiques
Portée de détection : 40 km
Nombre de canaux : 1 (2 disponibles sur demande)
Fréquence d’acquisition : 1–100 kHz
Résolution spatiale : 5–50 m
Gauge length : 5–50 m
Échantillonnage spatial : 0,2–1,6 m
Plancher de bruit : 10 pε/√Hz
Longueur d’onde opérative : 1550 nm
Puissance optique (pic) : 23 dBm typ.
Bilan de puissance aller : 8 dB
Type de fibre : SMF/MMF
Connecteurs fibre : FC/APC (autres options sur demande)

Caractéristiques physiques
Boîtier : Armoire rack 19" 4U en aluminium (valise de transport rigide en ABS disponible sur demande)
Température de fonctionnement : 0 à 50 °C
Température de stockage : -20 à +70 °C
Humidité : 10–100% sans condensation
Dimensions (LxPxH) : 550 x 180 x 430 mm (19" 4U)
Poids : 18 kg

Caractéristiques techniques

• Portée de détection : 40 km
• Nombre de canaux : 1 (2 disponibles sur demande)
• Fréquence d’acquisition : 1–100 kHz
• Résolution spatiale : 5–50 m
• Gauge length : 5–50 m
• Échantillonnage spatial : 0,2–1,6 m
• Plancher de bruit : 10 pε/√Hz
• Longueur d’onde opérative : 1550 nm
• Puissance optique (pic) : 23 dBm typ.
• Bilan de puissance aller : 8 dB
• Type de fibre : SMF/MMF
• Connecteurs fibre : FC/APC (autres options sur demande)
• Boîtier : Armoire rack 19" 4U en aluminium (valise ABS disponible sur demande)
• Température de fonctionnement : 0 à 50 °C
• Température de stockage : -20 à +70 °C
• Humidité : 10–100% sans condensation
• Dimensions (LxPxH) : 550 x 180 x 430 mm
• Poids : 18 kg
