Ventilateur pour armoire électrique CVTT Series

centrifuge220 Vca380 Vca

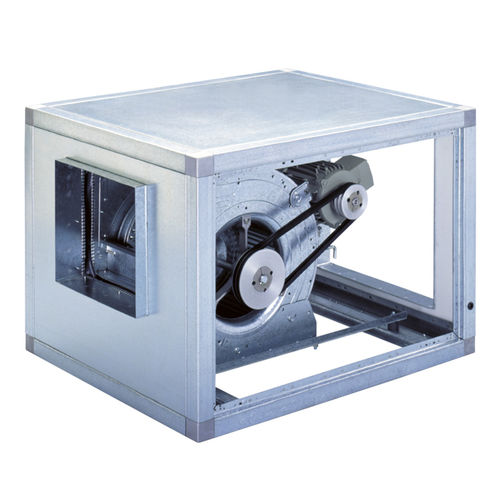

Gamme de ventilateurs d'armoire à entraînement par courroie incurvée vers l'avant, fabriqués en tôle d'acier galvanisé et revêtus intérieurement d'un isolant acoustique en mélamine (M1). Tous les modèles intègrent un ventilateur centrifuge basse pression à double entrée monté sur des supports antivibratoires et un accouplement flexible au niveau du refoulement. Ils sont livrés en standard en configuration de refoulement horizontal (code H) avec le moteur, la poulie et la courroie sur le côté droit de l'unité, vu de l'extrémité de refoulement. Moteurs Tous les moteurs ont une isolation IP55, classe F. Alimentation électrique : Triphasé 220-240/380-415-50/60* Hz jusqu'à 3 kW. (*Consulter Easyvent pour les modèles disponibles en 60Hz) Triphasé 380-415V-50Hz, pour les moteurs de puissance supérieure et les moteurs à deux vitesses (voir tableau des caractéristiques) Monophasé 230V-50Hz, avec un maximum de 1,5 kW (version CVTB). Tous les moteurs jusqu'à 2,2 kW sont montés sur la volute du ventilateur. Tous les moteurs de plus de 3 kW sont montés sur un cadre de support adjacent. Tous les moteurs triphasés sont réglables en vitesse par convertisseur de fréquence. Sur demandeLe groupe d'entraînement par courroie peut être fourni sur le côté gauche de l'unité (version TI), configuration de décharge verticale (code V). Modèles équipés de brides d'entrée circulaires. Panneaux double épaisseur (double peau) avec isolation acoustique ignifuge (M0) en fibre de verre de 17 mm d'épaisseur. Moteurs à deux vitesses (4/8 et 4/6 pôles). Faible niveau sonore Isolation acoustique en mousse de mélamine ignifugée (M1) de 7 mm d'épaisseur réduisant considérablement le niveau sonore. Accouplement flexible au refoulement Pour réduire les transmissions de vibrations et de bruits à l'installation. Robustesse Finition de qualité, avec des angles en aluminium assurant une grande robustesse.
