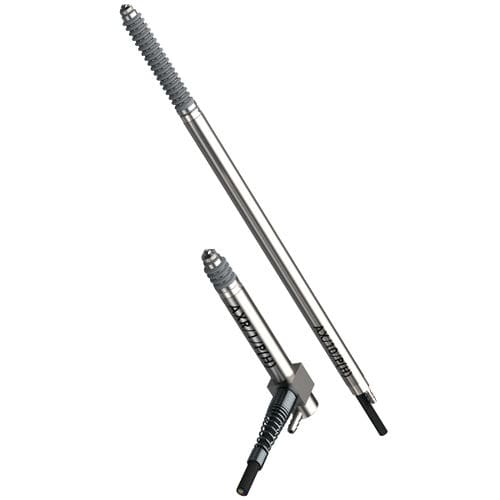

Palpeur de mesure linéaire AX/P series
ressortpneumatiqueanalogique

palpeur de mesure linéaire
palpeur de mesure linéaire
palpeur de mesure linéaire
palpeur de mesure linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de mesure linéaire
Technologie
ressort, pneumatique
Affichage
analogique
Capacité de mesure

Min: 1 mm
(0,0394 in)

Max: 10 mm
(0,3937 in)

Description

Poussée pneumatique AX/P •Plages de mesure ±1, ±2.5, ±5 & ±10 mm •Linéarité meilleure que 0,5% de la mesure de précision •Précision de répétabilité meilleure que 0,05 µm •Gamme de pointes de capteur de contact disponibles •Commande pneumatique •Force de pointe du capteur de contact standard de 0,7 N (options disponibles) •Étanchéité IP65 (options entièrement scellées disponibles) •Capteurs inductifs avec une excellente capacité de charge latérale •Options de transformateur différentiel variable linéaire (LVDT) ou demi-pont •Capteurs de déplacement disponibles avec retrait par le vide Les sondes de mesure à contact, les sondes LVDT ou les capteurs de déplacement Solartron Metrology offrent au constructeur de jauges la solution la plus rentable pour une gamme d'applications de mesure de précision dimensionnelle et de positionnement. Une sonde LVDT pneumatique (à poussée pneumatique ou à rétraction sous vide) permet de réduire le nombre de pièces dans le montage, ce qui se traduit par une fiabilité améliorée et un coût de montage réduit. Il permet également un chargement automatique rapide de la pièce dans la jauge car la pointe de la sonde de déplacement peut être en position complètement «rétractée» lorsque cela se produit. Les palpeurs de déplacement tels que l'AX / 5/1 ont un mouvement mécanique de 10 mm avec une plage calibrée de ± 1 mm au début du mouvement. Les roulements de précision à l'intérieur du capteur de déplacement linéaire assurent un positionnement précis de la pointe de la sonde de jauge.
