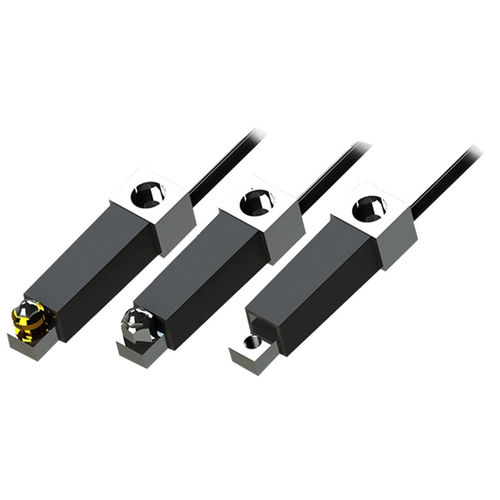

Palpeur de mesure DUSM series

compact

DUSM - Mini palpeur à lames •Précision supérieure à 1 µm •Excellente reproductibilité <0.5 µm •Plage de mesure 0,5 mm •Étanchéité IP68 •Confgurations multiples des pointes •Conception robuste et compacité Le palpeur à simple lame miniature est une autre variante des palpeurs à lames à contact. Il posséde une plage de mesure étalonnée de 0 à 500 microns et il permet de réaliser di?érentes confgurations de montage avec diverses pointes de touche. Le montage du corps du palpeur sur son support s’e?ectue par une seule vis M2.5. Le montage de la pointe de touche est réalisé soit avec l’insert fleté bloquant intégré M3, principalement destiné à être utilisé avec des extensions de longueur, soit avec des pointes de contact longueur fxe d’équipementier, soit avec l’adaptateur de pointe Solartron qui, quand il est appliqué avec la pointe dédiée de Solartron, permet un ajustement de hauteur de 1 mm. Des pointes équipementier peuvent être fxées sur toutes les options, mais il est conseillé de limiter la hauteur à un maximum de 6 mm au-dessus de la surface supérieure de la jauge pour éviter d’avoir une incidence négative trop importante sur la durée de vie et sur la reproductibilité de la jauge. La plage d’ajustement moyen est le point de référence pour l’étalonnage avec la pointe standard. On peut appliquer des extensions de longueur à ce style de capteur, mais avec prudence. Une longueur maximale de 12 mm entre la pointe et le fletage de montage est conseillée, mais elle dépend d’autres variables telles que la hauteur de la pointe, l’angle d’approche et la dé?exion de mesure.
