Actionneur de vanne mécanique

multi-tourtype quart de tourà câbles

Présentation du produit
Le FlexiDrive est un système mécanique d'opération de vannes à distance qui déplace la commande manuelle vers une station opérateur sûre et ergonomique. Il permet d'actionner des vannes manuelles à distance sans câblage ni alimentation, réduit le besoin d'échafaudages et évite l'exposition aux zones dangereuses. Disponible en versions petite et grande pour s'adapter à différents diamètres et applications de vannes.

Principe de fonctionnement

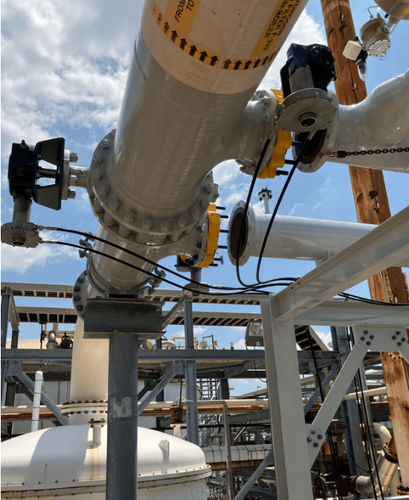

FlexiDrive transmet l'actionnement manuel depuis la station vanne jusqu'à la station opérateur via une liaison mécanique flexible. La station vanne se fixe directement sur la vanne avec un kit de montage dédié ; la station opérateur peut être montée sur mur, rail ou piedestal. L'opération locale reste possible à la station vanne si celle-ci est équipée d'une main courante ou d'un levier en option.

Principaux avantages

• Actionner les vannes à distance en toute sécurité (jusqu'à 30 mètres)
• Réduire les coûts d'échafaudage et supprimer les démarches et temps de mise en place
• Éviter l'exposition des opérateurs aux atmosphères dangereuses et aux risques physiques (chutes d'objets, chaleur, émissions)
• Pas de câblage électrique ni d'alimentation requis (solution purement mécanique)
• Routage flexible avec grand nombre de coudes autorisés pour une intégration adaptable
• Centrer la commande de plusieurs vannes vers un point opérateur unique

Versions et compatibilité
FlexiDrive est disponible en deux tailles (petite et grande) pour couvrir un large éventail de vannes multitour et quart-de-tour. Les deux versions sont conçues pour les environnements dangereux et répondent aux exigences des zones Zone 1 et Zone 2. Des options de station vanne avec indice de protection IP68 sont disponibles pour les environnements sujets aux inondations ou aux contaminations.

Applications
Applications typiques : vannes difficilement accessibles dans les terminaux de stockage, fosses, vannes submergées, vannes en hauteur ou positionnées de façon difficile, installations traversantes de parois et espaces confinés. Le système améliore la sécurité des opérateurs, l'ergonomie et l'efficacité opérationnelle dans les installations industrielles et critiques pour la sécurité.

Caractéristiques techniques / spécifications

• Gamme: FlexiDrive (versions petite et grande)
• Distance d'opération : jusqu'à 30 mètres
• Capacité de parcours de câble : jusqu'à 540 coudes
• Types de vannes pris en charge : multitour et quart-de-tour (y compris vannes à boisseau sphérique)
• Montage : station vanne fixée à la vanne via un kit de montage dédié ; station opérateur montable sur mur, rail ou piedestal
• Opération locale : main courante ou levier optionnel à la station vanne
• Ex/zones : adapté aux zones dangereuses Zone 1 et Zone 2
• Indice de protection : options de station vanne IP68 disponibles pour immersion/inondation et environnements poussiéreux
• Alimentation : solution purement mécanique (aucun câblage ou alimentation requis pour l'opération mécanique à distance)
• Applications typiques : vannes submergées, espaces confinés, opération traversante de paroi, vannes en hauteur ou difficilement accessibles, terminaux de stockage, fosses à vannes
