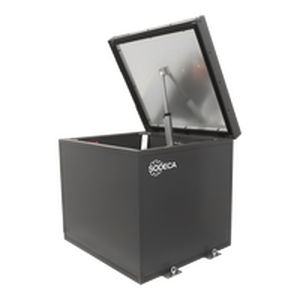

Ventilateur axial HATCH/HP/IE5

de toitd'évacuation230 Vca

Résumé
Extracteurs dynamiques d'évacuation de fumée avec ouverture motorisée, enveloppe à haute performance thermique et moteur IE5 F400 ultra-efficace.

Description générale
Exutoires dynamiques avec enveloppe à hautes performances thermiques, totalement étanche et hermétique, avec rupture de pont thermique et ouverture motorisée. Équipés d'extracteurs de toit pour l'évacuation des fumées en cas d'incendie (400 ºC/2h) et moteur IE5 ultra-haute efficacité.

Enveloppe

• Construction totalement dépourvue de ponts thermiques.
• Flancs en panneau sandwich frigorifique de 60 mm d'épaisseur, constitués de deux tôles d'acier prélaquées à l'extérieur et à l'intérieur, avec noyau en polyuréthane haute densité (PUR).
• Couverture de 60 mm d'épaisseur remplie de polyuréthane haute densité (PUR), réalisée en tôle galvanisée et revêtue côté extérieur.
• Socket d'adaptation (ou plinthe) pour une installation correcte et facile sur la toiture.
• Perméabilité à l'air CLASSE 4 (UNE-EN 12207).
• Étanchéité à la pluie battante CLASSE E 1350 (UNE-EN 12208).
• Résistance à de fortes charges de vent.
• Résistance thermique de l'ensemble inférieure à 0,39 W/m²·K.
• Indice d'isolation acoustique aéraulique selon UNE-EN ISO 10140-2 : Rw = 32 (-2;-4) dB.

Système d'ouverture

• Bras d'ouverture motorisé, avec mécanisme encapsulé IP65.
• Tension d'alimentation 230 V AC 50/60 Hz (bras motorisé 24 V DC disponible sur demande).
• Système renforcé et garanti pour plus de 20 000 cycles.
• Interrupteurs de fin de course aux deux positions (ouvert et fermé).
• Charge de neige SL 1000.
• Ouverture automatique par signal externe du système de contrôle (centrale incendie, détecteur de fumée). Systèmes de commande non inclus.

Ventilateur

• Structure extrêmement robuste capable de supporter des variations climatiques sévères.
• Commutateurs de maintenance pour la coupure de l'actionneur et du ventilateur avec contacts auxiliaires.
• Homologué conformément à la norme EN 12101-3, certificat no. : 2797 CPR 840443 (F400).
• Enveloppe tubulaire en tôle d'acier avec traitement anticorrosion en résine polyester.
• Hélice en aluminium moulé réglable.
• Câble d'alimentation blindé avec protection EMC.

Moteur

• Moteurs classe H pour fonctionnement continu S1 et usage secours S2, avec roulements à billes et protection IP55.
• Moteurs à rendement IE5.
• Triphasé 230/400 V 50 Hz (jusqu'à 3 kW) et 400/690 V 50 Hz (puissances supérieures à 3 kW).
• Température maximale de l'air transporté : Service S1 -25 ºC à +40 ºC en continu (adapté pour climats chauds jusqu'à +50 ºC). Service S2 400 ºC/2h.
• Les moteurs peuvent être régulés par variateur de fréquence, même en secours.

Finition

• Capot anticorrosion en tôle galvanisée peint en RAL 7016M.
• Profilés en aluminium RAL 7016M.
• Panneaux latéraux RAL 7016M.

Sur demande

• Bras d'ouverture motorisé avec tension d'alimentation 24 V DC.
• Extérieur laqué dans n'importe quelle couleur du nuancier RAL.
• Finitions personnalisées.

Caractéristiques / spécifications techniques

• Modèle : HATCH/HP/IE5.
• Certificat F400 selon EN 12101-3 (cert. no. 2797 CPR 840443).
• Enveloppe : rupture de pont thermique et construction hermétique étanche.
• Panneaux latéraux : panneau sandwich 60 mm avec noyau PUR haute densité.
• Couverture : 60 mm remplis de PUR haute densité, galvanisée et revêtue.
• Perméabilité à l'air : CLASSE 4 (UNE-EN 12207).
• Étanchéité à l'eau : CLASSE E 1350 (UNE-EN 12208).
• Résistance thermique : ensemble < 0,39 W/m²·K.
• Isolation acoustique : Rw = 32 (-2;-4) dB (UNE-EN ISO 10140-2).
• Système d'ouverture : bras motorisé, mécanisme encapsulé IP65, >20 000 cycles, interrupteurs de fin de course, charge neige SL 1000.
• Alimentation standard ouverture : 230 V AC 50/60 Hz (option 24 V DC).
• Moteurs : classe H, IP55, roulements à billes, rendement IE5.
• Tensions moteurs : 230/400 V 50 Hz (≤3 kW) ; 400/690 V 50 Hz (>3 kW).
• Température de service S1 : -25 ºC à +40 ºC (adapté jusqu'à +50 ºC). S2 urgence : 400 ºC/2h.
• Régulation moteur : compatible variateur de fréquence, y compris en mode secours.
• Ventilateur : enveloppe tubulaire en tôle d'acier avec traitement anticorrosion en résine polyester ; hélice orientable en aluminium moulé ; câble blindé avec protection EMC.
• Finition standard en RAL 7016M ; options de laquage et finitions personnalisées disponibles.
