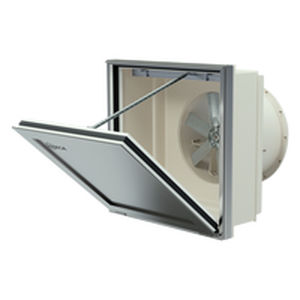

Ventilateur axial THT/WALL/IE5

murald'évacuation230 Vca

Résumé du produit
Extracteurs dynamiques muraux avec trappe motorisée et moteur à très haute efficacité IE5, option de raccordement à conduit d'extraction. Conçus pour l'évacuation rapide et efficace des fumées et gaz toxiques en cas d'incendie ; adaptés aux bâtiments industriels, locaux commerciaux et autres types de construction. Utilisables également pour la ventilation ambiante.

Ventilateur

• Support d'enveloppe hélicoïdal et bride de fixation pour un ancrage mural et une installation aisés.
• Homologation selon la norme EN 12101-3, certificat n° : 2797 CPR 840443 (F400).
• Enveloppe tubulaire en tôle d'acier avec traitement anticorrosion en résine polyester.
• Hélice à angle variable en aluminium moulé.
• Câble d'alimentation blindé avec protection CEM.
• Direction de l'air du moteur vers l'hélice.

Trappe en aluminium extrudé

• Structure très robuste résistant aux variations climatiques sévères.
• Conçue pour assurer l'étanchéité à l'eau.
• Profilé aluminium avec rupture de pont thermique.
• Panneau central et structure équipés d'isolant thermique haute performance.
• Résistance thermique de l'ensemble < 0,89 W/m²·K.
• Indicateurs de position en positions ouvert et fermé.
• Versions de montage à ouverture supérieure ou inférieure.
• Système d'ouverture manuel.
• Isolation acoustique aérienne selon UNE-EN ISO 10140-2 : Rw = 27 (0;-2) dB.

Moteur

• Moteurs classe H pour usage continu (S1) et usage d'urgence (S2), roulements à billes, protection IP55, vitesse unique.
• Moteurs à efficience IE5.
• Triphasé 230/400 V 50 Hz (jusqu'à 3 kW) et 400/690 V 50 Hz (puissances supérieures à 3 kW).
• Température maximale de l'air transporté : Service S1 -25 ºC à +40 ºC en continu (également adapté aux climats chauds jusqu'à +50 ºC). Service S2 400 ºC/2h.

Actionneur

• Fiabilité supérieure à 20 000 doubles cycles.
• Tension d'alimentation 230 V AC 50/60 Hz (actionneur 24 V DC disponible sur demande).
• Température de fonctionnement : -25 ºC à +60 ºC.
• Protection du bord d'attaque lors de la fermeture de la trappe.
• Butée en position fermée régulée par un interrupteur de fin de course électronique.

Finition de la trappe

• Finition anticorrosion en aluminium extrudé.
• Couleur standard RAL 7024M ; autres teintes RAL disponibles sur demande.

Sur demande

• Actionneur avec alimentation 24 V DC.

Caractéristiques / Spécifications techniques

• Modèle : THT/WALL/IE5
• Certification : EN 12101-3 (F400), cert. n° 2797 CPR 840443
• Efficacité moteur : IE5
• Classe moteur : H ; protection IP55 ; roulements à billes ; vitesse unique
• Options de tension : 230/400 V 50 Hz (≤ 3 kW) ; 400/690 V 50 Hz (> 3 kW)
• Températures de service : S1 continu -25 ºC à +40 ºC (admissible jusqu'à +50 ºC en climats chauds) ; S2 urgence 400 ºC/2h
• Fiabilité actionneur : > 20 000 doubles cycles ; alimentation 230 V AC 50/60 Hz (24 V DC optionnel) ; température de fonctionnement -25 ºC à +60 ºC
• Résistance thermique de l'ensemble de la trappe : < 0,89 W/m²·K
• Isolation acoustique (UNE-EN ISO 10140-2) : Rw = 27 (0;-2) dB
• Enveloppe : tôle d'acier tubulaire avec traitement anticorrosion en résine polyester
• Hélice : aluminium moulé à angle variable
• Caractéristiques : trappe motorisée, étanchéité, rupture de pont thermique, indicateurs de position, ouverture manuelle, option de raccordement à conduit
• Applications typiques : extraction de fumées, évacuation de gaz toxiques, ventilation industrielle et commerciale
