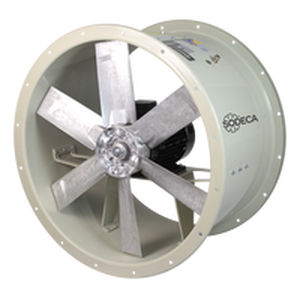

Ventilateur axial THT/CL/IE5

d'extraction230 Vca400 Vca

Résumé
Extracteurs hélicoïdaux tubulaires avec carcasse longue pour évacuation de fumées, classement F400 (400 ºC/2h), boîte de raccordement extérieure et moteur IE5 de très haute efficacité.

Description produit
Extracteurs tubulaires à carcasse longue conçus pour une installation en zones à risque d'incendie. Certifiés F400 et équipés de moteurs IE5 pour maintenir les performances en situation d'urgence.

Ventilateur

• Carcasse tubulaire en tôle d'acier avec boîte de raccordement extérieure (Cable Box) et trappe d'inspection.
• Hélice à angle variable en aluminium moulé pour un débit optimisé.
• Homologué selon la norme EN 12101-3, certification n° 2797 CPR 840443 (F400).
• Direction d'air standard : moteur → hélice.

Moteur

• Moteurs classe H pour usage continu (S1) et usage d'urgence (S2).
• Roulements à billes, protection IP55, vitesse unique.
• Moteurs d'efficacité IE5 très élevée.
• Tensions d'alimentation : triphasé 230/400 V 50 Hz (≤ 3 kW) et 400/690 V 50 Hz (> 3 kW).
• Température maximale de l'air transporté — Service S1 : -25 ºC à +40 ºC en continu (adapté aux climats chauds jusqu'à +50 ºC). Service S2 : 400 ºC pendant 2 heures.

Finition

• Finition anticorrosion en résine polyester polymérisée à 190 ºC, après dégraissage par traitement nanotechnologique sans phosphates.

Versions disponibles

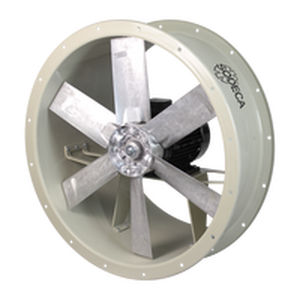

• THT/IE5 : Ventilateurs hélicoïdaux tubulaires avec carcasse courte.

Sur demande

• Direction d'air inverse (hélice → moteur).
• Hélices 100% réversibles.
• Configuration à axe vertical pour modèles ne l'offrant pas en version standard.

Caractéristiques / Spécifications techniques

• Nom du modèle : THT/CL/IE5
• Type : Extracteur hélicoïdal tubulaire avec carcasse longue pour évacuation de fumées
• Norme : EN 12101-3, certification n° 2797 CPR 840443 (F400)
• Hélice : Angle variable, aluminium moulé
• Carcasse : Tôle d'acier avec boîte de raccordement extérieure et trappe d'inspection
• Classe moteur : H (S1 continu et S2 urgence)
• Protection moteur : IP55, roulements à billes, vitesse unique
• Efficacité : IE5 très haute efficacité
• Tensions : 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Plage de température S1 : -25 ºC à +40 ºC (usage jusqu'à +50 ºC)
• Plage de température S2 : 400 ºC pendant 2 heures
• Finition : Résine polyester polymérisée à 190 ºC après dégraissage nanotechnologique sans phosphates
