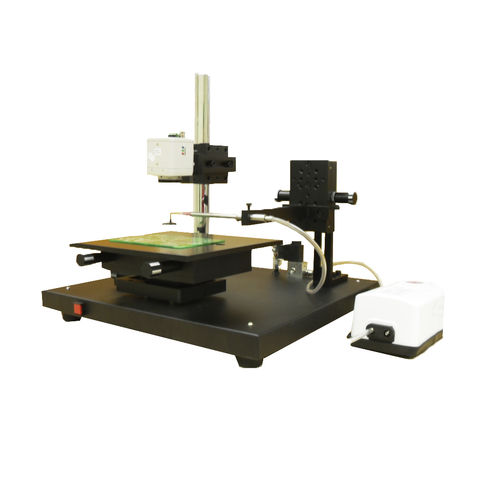

Station de placement CMS X-Y-Z

La table de X-Y-Z est particulièrement développée pour aider à placer les puces fines de lancement sur des cartes. La puce à placer est alignée avec les protections exactement avec des ajustements fins de x et de y. La rotation est réalisée en ajustant les boutons gauches ou droits de Y. Le processus de placement est regardé clairement au-dessus d'une caméra vidéo de couleur ou d'un microscope (microscope de support de boom de SZM7045TR). Plaçant la puce sur le conseil en tournant le bouton de direction de z, et en le libérant en arrêtant le vide. Le support de caméra vidéo et de boom s'est vendu seperatly. Des cadres de soutien de carte PCB peuvent être employés sur la table de XYZ pour le travail de réparation. Caractéristiques : Course maximum de X : 90 millimètres Course maximum de Y : 90 millimètres Course maximum de Z : 70 millimètres Rotation maximum de θ : 30° Precison : 1mm par tour de bouton Taille supérieure de plate-forme : 9" x9 »
