Connecteur de données L

d'alimentation électriquehybridepneumatique

Présentation

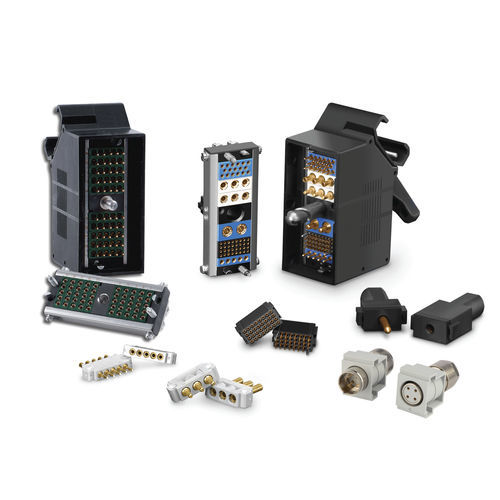

Les connecteurs L Series sont des connecteurs modulaires, haute densité, pour rack et panneau, prenant en charge des modules signaux, puissance, coaxiaux, données, fibre optique et pneumatiques. Conçus pour des applications exigeantes, ils offrent des interconnexions robustes et permettent des configurations personnalisées à partir de modules standards pour réduire les délais.

Caractéristiques et avantages

• Modules signaux, puissance, coaxiaux, données, fibre optique et pneumatiques
• Capacité puissance jusqu'à 250 A (contacts haute intensité selon module)
• Options montage câble-vers-châssis et rack & panel ; capots arrière plastiques avec renfort de câble et vis de fixation à demi-tour
• Montage flottant possible pour accouplement à l'aveugle
• Configurations conformes à EN45545 et UL E102195 selon configuration
• Grande configurabilité et large offre grâce à l'architecture modulaire
• Technologie de contact Hypertac® hyperboloïde pour fiabilité élevée et longue durée de vie
• Plusieurs dispositifs de verrouillage, capots et accessoires mécaniques disponibles
• Plage de température des modules : –55 °C à 125 °C
• Compatibilité modules données : Cat5e et Cat6A (Ethernet, USB 2.0)

Conception et mécanique
Des cadres sont disponibles en plusieurs longueurs pour accueillir diverses combinaisons de modules. Les variantes vont du cadre de base (rails latéraux et bouchons d'extrémité) à des versions équipées de vis de serrage, capots arrière, pinces-câble et autres accessoires mécaniques. L'approche modulaire permet d'assembler plusieurs types de contacts dans un seul cadre selon les besoins applicatifs.

Technologie de contact et performance
Les interconnexions utilisent la technologie de contact Hypertac® hyperboloïde, offrant jusqu'à 100 000 cycles d'accouplement (selon type de contact), de faibles forces d'insertion/extraction et une excellente immunité aux chocs et vibrations. Des contacts haute intensité et coaxiaux sont disponibles pour répondre aux exigences de puissance et d'intégrité du signal.

Caractéristiques techniques

• Famille de produit : L Series (connecteurs modulaires rectangulaires rack & panel)
• Types de contacts pris en charge : signal, puissance, coaxial, données, fibre optique, pneumatique
• Courant élevé : jusqu'à 250 A (selon sélection de module)
• Technologie de contact : Hypertac® hyperboloïde
• Cycles d'accouplement : jusqu'à 100 000 (selon type de contact)
• Plage de température de fonctionnement (modules) : –55 °C à 125 °C
• Montage : rack & panel, châssis ; montage flottant pour accouplement à l'aveugle
• Accessoires mécaniques : capots arrière, renforts de câble, pinces-câble, vis de serrage, dispositifs de verrouillage et capots
• Normes / conformité : EN45545, UL E102195 (selon configuration)
• Types de modules données : Cat5e et Cat6A supportant Ethernet et USB 2.0
• Personnalisation : système modulaire permettant des configurations sur mesure à partir de composants standard
