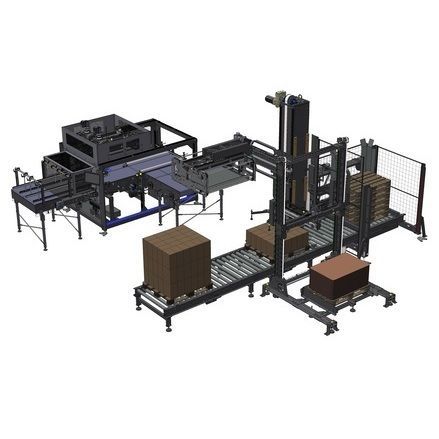

Système de palettisation couche par couche APS 3085

colonneautomatiquecartésien

Présentation
L'APS 3085 est un système de palettisation monocolonne basé sur deux axes cartésiens, conçu pour la palettisation de cartons, fardeaux, barquettes et autres emballages courants. Le système se compose de plusieurs modules configurables selon les contraintes logistiques de la zone de fin de ligne et les exigences de palettisation. Le cœur du système APS ERGON est le module d'axe vertical (colonne fixe, relevantable uniquement par grue), le long duquel glisse la traverse horizontale sur des guides à recirculation de billes. La traverse porte le bras porte-tête de préhension qui peut être associé à divers modules.

Modules / équipements standard et optionnels

• Module d'entrée produit à 90° et système de pré-formation des couches
• Module palettes capacité maximale 300 kg (standard). Configuration max: jusqu'à 10 palettes hauteur max 150 mm et charge max 30 kg/palette. Modules palettes à plus forte capacité disponibles en option
• Module d'insertion d'intercalaires (option): magasin intercalaires et unité d'insertion sur axes contrôlés
• Bâtons de protection
• Entrée double avec formation de couche à 90°: 2 bandes cadencées caoutchoutées, 2 tapis d'introduction produit et 1 système de translation unidirectionnel pour former files et couches
• Dispositif de transfert de files: géré par deux barres motorisées (une par file) et un tapis de préformation de couche avec deux moteurs
• Dispositif de rotation des paquets (option): pour orienter les paquets via cylindre de contraste ou manipulateur
• Système d'alimentation palettes vides: convoyeurs à rouleaux capacité de stockage max 300 kg (capacité supérieure en option) et/ou hauteur totale max jusqu'à 1800 mm
• Système d'alimentation d'intercalaires (option): module inséreur réglable par ventouses (4 à 8 points réglables); chargement automatique des intercalaires en option
• Convoyeur à rouleaux pour palettes: châssis acier peint, rouleaux Ø 76 mm, pas 150 mm, motorisation par chaîne 5/8; motorisation centrale réversible électroniquement; longueurs disponibles: 1500, 2000, 2500 et 3000 mm

Fonctionnement et mouvements
La tête de préhension prélève les couches depuis un convoyeur à hauteur opérateur. Les mouvements verticaux de la traverse et horizontaux du bras porte-tête sont entraînés par moteurs brushless, garantissant des trajectoires précises et harmonieuses durant toutes les phases de palettisation. Le convoyeur d'alimentation palettes forme la file conjointement au système de translation qui, par un mouvement unidirectionnel, contribue à la formation de la couche.

Interface opérateur et commande
Toutes les opérations sont pilotées par un système d'automatisation et de contrôle ergonomique, facilitant l'utilisation par l'opérateur. L'APS ERGON est livré testé, assemblé et câblé selon options, avec un temps de mise en service réduit via connecteurs standards et liaison fieldbus sercos vers le module central.

Avantages

• Structure compacte et ergonomique: gain de place en ligne et accès sûr pour exploitation, nettoyage et maintenance
• Flexibilité opérationnelle: multiples schémas de palettisation et large personnalisation pour changements de format et d'agencement
• Mouvements rapides et précis: axes commandés par moteurs brushless pour déplacements dynamiques et précis
• Faibles coûts d'exploitation et maintenance réduite: optimisation du TCO (Total Cost of Ownership)
• Respect de l'environnement: moteurs ICOS avec servo-driver intégré pour simplifier le câblage, améliorer l'efficacité énergétique, réduire le bruit et l'usure

Formats de palettes supportés
Prend en charge les europalettes 800x1200 mm et 1000x1200 mm (autres formats disponibles sur demande).

Caractéristiques / spécifications techniques

• Modèle: APS 3085 ERGON
• Cadence (PPM): 85
• Application: palettisation de cartons, fardeaux, barquettes et paquets similaires
• Architecture du système: monocolonne avec colonne verticale fixe et traverse horizontale sur guides à recirculation de billes
• Moteurs pour les axes: moteurs brushless (traverse horizontale et bras porte-tête)
• Moteurs économes: moteurs ICOS avec servo-driver intégré
• Charge max module palettes standard: 300 kg (modules supérieurs en option)
• Magasin palettes vides: capacité jusqu'à 300 kg et/ou hauteur totale jusqu'à 1800 mm
• Formation de couche: 2 bandes cadencées caoutchoutées + 2 tapis d'introduction produit + 1 système de translation unidirectionnel
• Transfert de file: deux barres motorisées et tapis de préformation de couche avec deux moteurs
• Insertion d'intercalaires: optionnelle, préhension par ventouses réglable 4 à 8 points; chargement automatique en option
• Convoyeur palettes à rouleaux: rouleaux Ø 76 mm, pas 150 mm; motorisation par chaîne 5/8; longueurs 1500 / 2000 / 2500 / 3000 mm
• Formats gérés: 800x1200 mm et 1000x1200 mm (autres tailles sur demande)
• Condition de fourniture: modules testés et fournis assemblés et câblés selon spécifications
