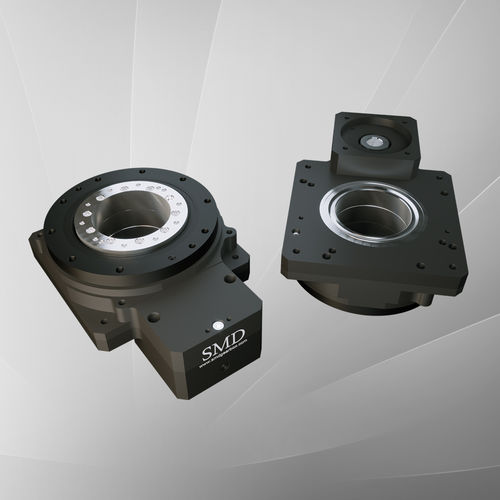

Réducteur à engrenage hélicoïdal ST series

orthogonal50 - 100 Nm20 - 50 Nm

BOÎTE DE VITESSES ROTATIVE CREUSE Description du produit Couple nominal de sortie : 3 Nm à 90 Nm Jeu angulaire : 0,5 arc-min Fixation directe avec une conception simple et fiable. Grand plateau rotatif creux pour un câblage et une tuyauterie concis. Positionnement précis et rapide. Retour facile des origines répétées. Caractéristiques Jeu maximal de 30 secondes d'arc. Grand plateau rotatif creux - alésage creux pour le câblage ou les arbres. L'alésage creux entraîné par votre servomoteur via une grande couronne hélicoïdale intégrée dans une bride rotative permet un positionnement et un indexage précis et rapide. La bride tourne sur un roulement de précision à haute capacité de type "rouleau croisé" pour une précision de positionnement, une rigidité et des charges axiales importantes. Des rapports de réduction plus importants peuvent être obtenus en utilisant un réducteur planétaire ou à angle droit. Pour 1000 fois maximum pendant la durée de vie du réducteur. Vitesse limite de sortie à 60 tr/min Des rapports de réduction plus importants sont possibles en utilisant un réducteur en ligne ou à angle droit. Le rendement à pleine charge est de 90% À la vitesse d'entrée admissible et au couple de sortie continu.
