Vanne pneumatique JSB
à commande pneumatiquepour l'eaupour air

Vanne pneumatique - JSB - SMC PNEUMATIC - à commande pneumatique / pour l'eau / pour air
Vanne pneumatique - JSB - SMC PNEUMATIC - à commande pneumatique / pour l'eau / pour air
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Actionnement
pneumatique, à commande pneumatique
Media
pour l'eau, pour air, pour vapeur
Corps
filetée, à siège incliné, à souder
Matière
en inox
Autres caractéristiques
avec collet à souder, avec raccord fileté, avec raccord clamp
DN

Max: 50 mm
(1,969 in)

Min: 10 mm
(0,394 in)

Pression

Max: 1,6 MPa

Min: 1 MPa

Description

Aperçu du produit
  • Variante conforme ATEX : série 55-JSB disponible
  • Nouvelles options de liaison : types clamp et soudure bout-à-bout ajoutés
  • Conception à siège incliné réduisant la perte de charge
  • Longue durée de vie : 10 000 000 cycles (air/eau), 3 000 000 cycles (vapeur)
  • Forte capacité d'écoulement : canal d'écoulement interne optimisé (Cv ≈ 2,5× par rapport au conventionnel)
  • Hauteur d'installation compacte : 166 mm (pour orifice 1 in)
  • Construction tout inox (équivalent 316L)
  • Médias compatibles : air, eau, vapeur


Caractéristiques
  • Faible perte de charge grâce à la géométrie du siège incliné
  • Faible fuite
  • Haut coefficient Cv et grand débit
  • Longévité éprouvée en cycles
  • Conception modulaire — pièces remplaçables pour un entretien facilité


Types de raccordement / Types de produit

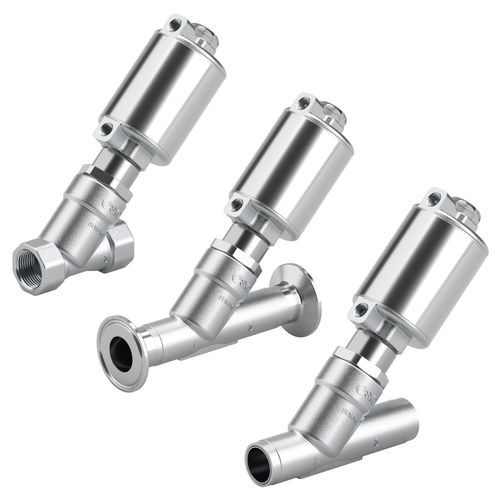

  • Fileté (normes : RcM, NPT, G) — tailles nominales : 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 — Cv : 5.0, 8.0, 16.0, 29.1, 41.3, 59.5, 87.5
  • Soudure bout-à-bout (B1) (normes : DIN EN ISO 1127 / ISO 4200 / DIN 11866 B) — diamètres : DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv : 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Soudure bout-à-bout (B2) (normes : ASME BPE / DIN 11866 C) — tailles : 1/2, 3/4, 1, 1-1/2, 2, 2-1/2 — Cv : 2.8, 7.0, 16.2, 41.2, 60.8, 88.5
  • Clamp (C1) (norme : DIN 32676-B) — diamètres : DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv : 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Clamp (C2) (norme : ASME BPE) — tailles : 1/2, 3/4, 1, 1-1/2, 2 — Cv : 2.8, 7.0, 16.2, 41.2, 60.8


Principaux avantages
  • La géométrie à siège incliné réduit la perte de charge et permet un débit supérieur par rapport aux vannes classiques
  • Canal interne optimisé offrant une amélioration significative du Cv (≈ 2,5×)
  • Corps en inox (équivalent 316L) adapté à l'air, l'eau et la vapeur
  • Durabilité vérifiée par essais de cycle (10 millions air/eau ; 3 millions vapeur)
  • Multiples standards de raccordement pour une intégration aisée dans les réseaux industriels
  • Conçu pour la maintenabilité avec pièces remplaçables


Applications
  • Commande de fluides : air comprimé, eau de procédé et systèmes vapeur
  • Convient aux installations nécessitant faible perte de charge, forte capacité d'écoulement et longue durée de vie


Spécifications / Données techniques
  • Série : JSB (vanne à siège incliné, actionnement pneumatique)
  • Matériau du corps : acier inoxydable équivalent 316L (construction tout inox)
  • Médias : air, eau, vapeur
  • Durée de vie : 10 000 000 cycles (Air/Eau), 3 000 000 cycles (Vapeur)
  • Hauteur d'installation (exemple) : 166 mm (orifice 1 in)
  • Amélioration Cv : ≈ 2,5× vs vannes conventionnelles
  • Options et normes de raccordement : Fileté (RcM/NPT/G), Soudure bout-à-bout (DIN EN ISO 1127 / ISO 4200 / DIN 11866 B ; ASME BPE / DIN 11866 C), Clamp (DIN 32676-B / ASME BPE)
  • Diamètres nominaux : DN10–DN50 (métrique) et tailles en pouces (3/8–2 in selon type de raccordement)
  • Plages de Cv : voir les entrées par type de raccordement ci‑dessus
  • ATEX : série 55-JSB disponible en variante conforme ATEX
  • Maintenance : composants modulaires et remplaçables pour un entretien simplifié
