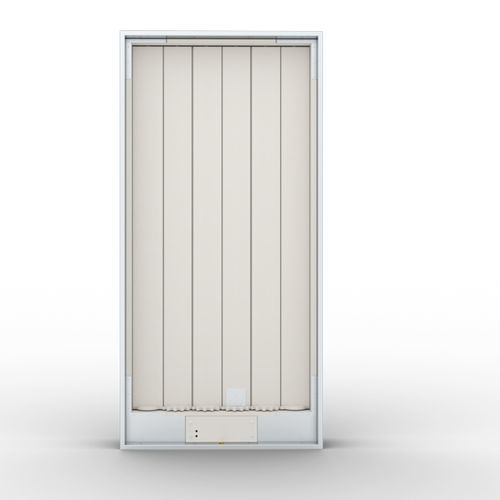

Clapet coupe-feu rectangulaire WKS-P

Les volets WKS-P sont constitués d'un caisson de section rectangulaire, de lames mobiles et d'un système d'entraînement. Le caisson du registre est constitué de panneaux ignifugés et d'éléments structurels en acier. Les lames mobiles en composite de silicate minéral sont fixées au boîtier à l'aide de goupilles métalliques. D'un côté, le caisson est terminé par une bride en acier qui peut être équipée d'une grille basculante ou d'un couvercle perforé fixe. L'autre extrémité du caisson est équipée d'un connecteur en acier qui permet de raccorder facilement et en option les éléments de la gaine au registre. Des joints intumescents sont montés sur la face intérieure du caisson et sur les lames. Ils se caractérisent par une augmentation de volume à haute température, comblant ainsi toutes les fuites entre le déflecteur et le corps. Un joint à bulles assure l'étanchéité à température ambiante. Le registre WKS-P est doté d'un mécanisme d'actionnement innovant, qui assure la contre-rotation des lames. Le mécanisme est composé, entre autres, d'engrenages en matériaux ignifugés, de lames et d'un actionneur électrique. La vitesse d'air admissible pour le registre WKS-P dans une gaine de raccordement BxH est de 12 m/s. Finition Le moteur électrique BEN, BEE ou BE de BELIMO est utilisé comme système d'entraînement. La commutation entre la position ouverte et la position fermée du clapet (et vice versa) peut être effectuée après que l'alimentation électrique a été raccordée au servomoteur. Des micro-interrupteurs sont installés en permanence dans le servomoteur pour indiquer la position ouverte/fermée du clapet. Les clapets WKS-P n'ont pas de ressorts de rappel (la perte de tension n'entraîne pas le mouvement des lames d'isolation du clapet).
