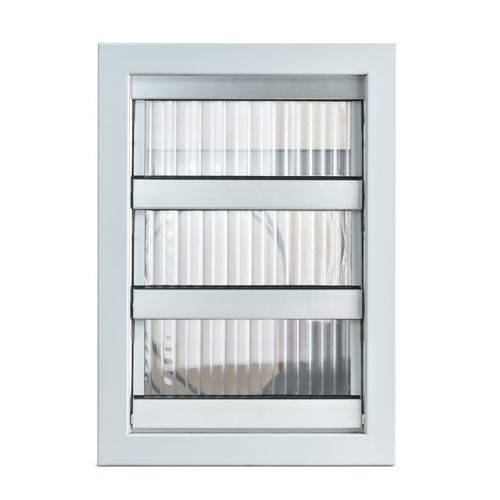

Évent de sécurité d'air CDH-F

de gazautomatique

Les lamelles CDH-F sont utilisées pour l'extraction des fumées et de la chaleur dans les systèmes de désenfumage gravitaire et mécanique. Les lamelles sont conçues de manière à pouvoir être ouvertes/fermées à l'aide d'un actionneur électrique. Conception Les grilles CDH-F sont équipées de lamelles mobiles positionnées au moyen d'un actionneur électrique. Les lamelles sont constituées de profilés en aluminium anodisé et d'un insert monté entre les profilés et fixé à l'aide d'un joint de vitrage. Dans la version S, l'insert de la lamelle est constitué d'une feuille de polycarbonate multi-parois de 20 mm d'épaisseur (couleur - transparent). Dans la version A, l'insert de la lamelle est constitué de laine minérale de 20 mm d'épaisseur avec un voile de verre à l'intérieur et une feuille d'aluminium à l'extérieur. Le cadre de la grille est en aluminium et peint par poudrage dans la couleur RAL9006 mat. Les grilles CDH-F équipées d'un canal avec dispositif de mesure et d'une grille de recouvrement sont marquées CDH-F-L. Les grilles CDH-F-L contiennent également contiennent également un transducteur de pression différentielle avec des tubes en cuivre de ø6 provenant du dispositif de mesure. Contrôle des lamelles Les lamelles CDH-F peuvent être commandées au moyen de servomoteurs électriques Belimo, ouverture/fermeture, avec réglage continu de la valeur de consigne. Alimentation électrique : 24 V AC/DC ou 230 V AC. Si un servomoteur avec ressort de rappel est utilisé, les lamelles s'ouvrent en cas de perte d'alimentation du servomoteur.
