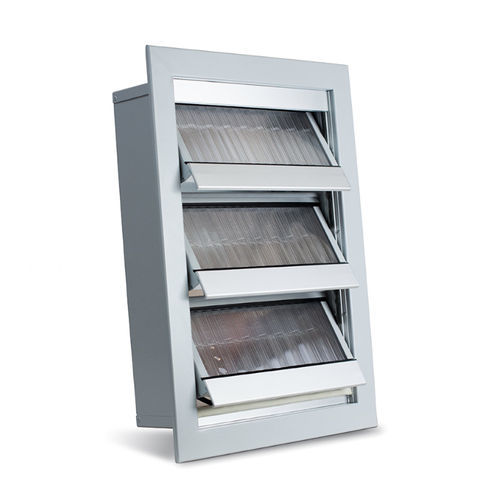

Unité de ventilation centralisée CDH-B

murale

Les CDH-B sont des ventilateurs dotés de grilles mobiles actionnées par un actionneur ou réglables manuellement, utilisés pour l'entrée ou la sortie d'air dans les systèmes de ventilation générale. Conception Les ventilateurs CDH-B sont équipés de grilles mobiles actionnées par un actionneur ou réglables manuellement. Les grilles sont constituées de profilés en aluminium anodisé et d'un insert monté entre les profilés et fixé à l'aide d'un joint de vitrage. Dans la version S, l'insert est constitué d'une plaque de polycarbonate multichambre (couleur - transparent) d'une épaisseur de 20 mm. Dans la version A, l'insert est constitué d'une laine minérale de 20 mm d'épaisseur avec de la fibre de verre à l'intérieur et une feuille d'aluminium à l'extérieur. Le cadre est en aluminium revêtu aluminium revêtu (couleur RAL 9006 mat en standard). Contrôle des grilles Les persiennes CDH-B peuvent être commandées manuellement ou à l'aide d'un actionneur électrique. Commande manuelle - dans cette version, les grilles sont positionnées à l'aide d'un levier, qui est bloqué dans la position souhaitée. Commande électrique - dans cette version, les grilles CDH et CDH-B sont commandées au moyen d'un actionneur électrique (Belimo), de type ouvert/fermé, avec ressort de rappel, alimenté en 24 V CA/CC ou en 230 V CA. Le schéma de raccordement, l'alimentation électrique et les paramètres de commande dépendent du type d'actionneur électrique et de commande - voir la fiche technique de l'actionneur spécifique
