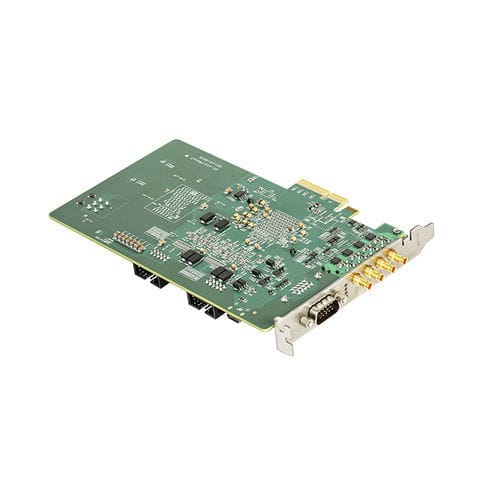

Carte d'acquisition d'images PCIe SMI-IMCA-01

FPGA4 canaux12 bits

◎ PCIe Gen3 x 4 ; ◎ Prise en charge de 1 à 4 canaux de connexion CoaXPress à topologie arbitraire ; ◎ Alimentation, contrôle et déclenchement de la caméra CoaXPress ; ◎ Vitesse de capture d'image jusqu'à 25Gbps ; ◎ Tampon d'image jusqu'à 8Gb ; ◎ Vitesse de chaque lien jusqu'à 6,25Gbps ; ◎ La vitesse du ventilateur s'ajuste automatiquement en fonction de la température du FPGA pour un refroidissement et des performances sonores optimisés ; ◎ Interface DIN 1.0/2.3 et indicateur d'état LED 4 voies à trois couleurs ; ◎ Prise en charge du canal unique CoaXPress jusqu'à 13W d'alimentation ; ◎ Compatible avec la norme CoaXPress V1.1.1 ; Compatible avec la norme GenICam ; ◎ E/S flexibles : 2 entrées différentielles/unifiées ; 2 sorties opto-isolées ; 1 entrée codeur rotatif en quadrature ; ◎ Prise en charge du système d'exploitation Windows7/10 32/64 bits ; ◎ Prise en charge du système d'exploitation Linux ; ◎ Prise en charge de la bibliothèque de développement SDK de C, C++, C# ; ◎ Outil de configuration GUI. Profondeur de pixel : - 8/10/12/14/16 bits Formats de pixel : - Raw, Mono, Bayer, RGB Nombre de caméras : - Prise en charge de 1 à 4 connexions topologiques de n'importe quelle séquence de lignes Interface graphique : - 4 voies DIN 1.0/2.3 CoaXPress avec PoCXP Vitesse d'image : - (1,25G, 2,5G, 3,125G, 5G, 6,25G) x4 Vitesse PCIE : - PCIe 3.0x4 Charge utile PCIE : - 128/256 octets Prise en charge des protocoles : - CoaXPress1.1/1.1.1 ; GenICam ; GenTL Vitesse d'acquisition : - 18.7Gbps(MAX) Type de balayage : - Balayage de zone, balayage de ligne Entrée de déclenchement : - supporte 2 entrées de signal (isolation optique) ; fréquence maximale 1MHz ; norme de niveau supporte RS422, TTL et entrée différentielle (5-24V) Entrée codeur : - supporte une entrée de phase AB en quadrature (isolation optique) ; fréquence maximale 1MHz ; niveau standard supporte RS422, TTL et entrée différentielle (1-24V) Contrôle du flash : - prise en charge d'une sortie de signal bidirectionnelle (isolation optique), la fréquence maximale est de 80 kHz
