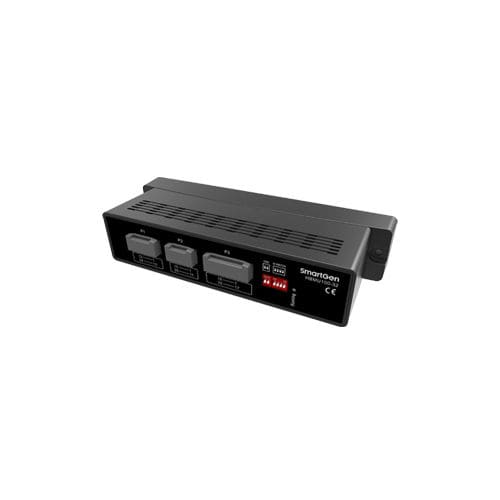

Module de contrôle de température HBMU100

Le système de gestion de la batterie HBCU100/HBMU100 (BMS) est un élément important de l'armoire de la batterie de stockage, qui peut gérer le système de batterie de manière sûre, réaliste et efficace. Le BMS collecte la tension et la température de la cellule unique du module de batterie (prenant en charge le phosphate de fer lithium et le lithium ternaire) pour calculer le SOC, le SOH, la tension/température maximale de la cellule unique, la tension/température minimale de la cellule unique, la résistance d'isolation et d'autres données. Il réalise non seulement l'équilibre passif de la cellule, mais aussi les protections de sur/sous tension, haute/basse température, surintensité de charge/décharge de la cellule par le système de protection contre les défauts tertiaires et le contrôle du relais du circuit principal externe. Le BMS est compatible avec le protocole des PCS de différents fabricants pour réaliser la gestion de la charge/décharge du groupe de batteries. Le système de gestion de batterie HBCU100/HBMU100 est composé d'un module de contrôle principal HBCU100, de plusieurs modules de contrôle secondaires HBMU100, d'un module d'affichage HMU8-BMS, d'un module de contrôle de l'isolation, d'un capteur de courant à effet Hall et d'un faisceau de câbles. Le module de contrôle maître et le module de contrôle esclave communiquent entre eux via CANBUS. L'ensemble du système adopte une conception modulaire, une structure compacte, une haute fiabilité, qui peut être largement utilisée dans différents niveaux de puissance de l'armoire de la batterie de stockage d'énergie. PERFORMANCES ET CARACTÉRISTIQUES L'état de fonctionnement de la BCU et de la BMU peut être visualisé à l'aide d'indicateurs ; Calculer les données SOC/SOH du groupe de batteries, la tension minimale/maximale des éléments de batterie, la tension moyenne, la température la plus basse/la plus élevée des éléments de batterie ;
