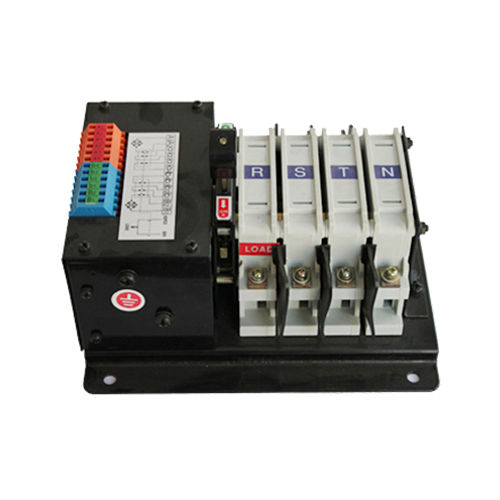

Commutateur de transfert automatique SGQ63A-125A/N-4P
statique

commutateur de transfert automatique
commutateur de transfert automatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
automatique, statique
Courant primaire

Max: 125 A

Min: 63 A

Tension

250 V, 660 V

Description

Le commutateur de transfert automatique (ATS) est utilisé dans des conditions d'AC660V 50/60Hz ou DC250V. Il est de type classe PC à deux étages avec une structure d'entraînement électromagnétique, qui peut faire un transfert de charge rapide (temps de transfert ≤80ms) de deux circuits d'alimentation. Il peut être largement utilisé pour la charge nationale de classe unique, par exemple : les bâtiments élevés, la poste, les télécommunications, les mines de charbon, les navires, les lignes d'assemblage industrielles, les soins de santé, les installations militaires, etc. Les deux circuits d'alimentation peuvent être le réseau, le groupe électrogène à démarrage automatique, la batterie de stockage, etc STRUCTURE ET CARACTÉRISTIQUES Le commutateur de transfert automatique (ATS) SGQ adopte un entraînement électromagnétique à bobine, une structure d'interverrouillage électrique et mécanique, une structure de boucle principale de deux contacts statiques et un contact dynamique. Le contact dynamique est de type V, ce qui garantit que les deux circuits d'alimentation ne seront pas en court-circuit. Les types N et T appliquent des bobines doubles ; le type M applique une bobine simple. Les bobines ne sont alimentées qu'au moment du transfert, ce qui prolonge considérablement la durée de vie de l'interrupteur. La puissance de commande de la bobine peut être fournie par le courant alternatif ou continu maître/esclave et il n'est pas nécessaire d'ajouter une autre puissance de commande. L'interrupteur lui-même a une indication de fermeture mécanique ou électrique, et en même temps il fournit un contact auxiliaire libre de volts.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de SmartGen
